Поверки теодолитов

Перед проведением полевых угловых измерений необходимо выполнить поверки теодолита, т.е. установить соответствие прибора основным геометрическим условиям, положенных в основу их конструкций. Если геометрические условия не выполняются, то производится юстировка (регулировка) прибора.

Перед началом поверок необходимо провести общий осмотр теодолита. При этом:

1. Оптическая система зрительной трубы должна давать отчетливые изображения.

2. Вращение вертикальной оси теодолита и горизонтальной оси трубы должно совершаться легко и плавно, без заеданий.

3. Все винты (подъемные, наводящие, закрепительные) должны быть исправными, а уровни должны иметь необходимую чувствительность.

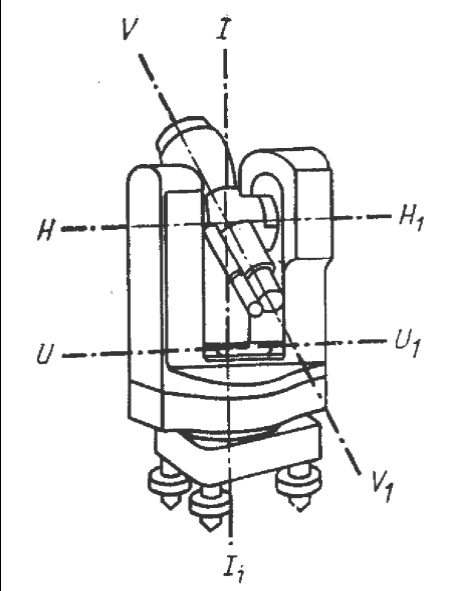

К теодолиту предъявляется ряд требований, связанных с взаимным положением его основных осей. Основные оси теодолита (рис. 5.6):

ZZ1 - вертикальная ось (ось вращения алидады горизонтального круга);

НН1 - горизонтальная ось (ось вращения зрительной трубы);

UU1 - ось уровня горизонтального круга (касательная к внутренней поверхности ампулы в нуль-пункте);

VV1 - визирная ось (прямая, проходящая через оптический центр объектива и перекрестие основных штрихов сетки нитей).

Поверки выполняются в следующем порядке:

1) Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна вертикальной оси вращения прибора.

Цилиндрический уровень устанавливают по направлению двух подъемных винтов, и вращая их в противоположные стороны приводят пузырек уровня на середину, т.е. в положение нуль-пункт. Затем поворачивают алидаду на 180˚. Если пузырек уровня отклонится с нуль-пункта, то исправительными винтами уровня перемещают его в сторону нуль-пункта на половину дуги отклонения. Поверку повторяют до тех пор, пока пузырек уровня не будет отклоняться от положения «нуль-пункт» более чем на одно деление уровня.

Остальные поверки выполняют после приведения вертикальной оси в отвесное положение. Для этого исправленный уровень устанавливают по направлению третьего подъемного винта, т.е. поворачивают алидаду на 90˚, и вращая этот винт приводят пузырек в нуль-пункт.

2) Визирная ось зрительной трубы должна быть перпендикулярна к ее горизонтальной оси вращения. Отклонение перпендикулярности вызывает коллимационную ошибку с. Зрительную трубу визируют дважды на удаленный хорошо видимый предмет и снимают отсчеты по горизонтальному кругу при двух положениях КЛ и КП. Величину коллимационной ошибки вычисляют по формуле:.

Колебание значений с для теодолита Т30 и его модификаций не должно превышать 1΄. В противном случае, для устранения ошибки вычисляется правильный отсчет:,

который устанавливается правнаводящим винтом алидады. При этом сетка нитей сместится с наведенного предмета. С помощью боковых исправительных винтов перемещают сетку нитей до совмещения с точкой визирования. После исправления коллимационной ошибки поверку необходимо повторить.

3) Вертикальный штрих сетки нитей (или биссектор) должен находиться в коллимационной плоскости трубы.

Наводят зрительную трубу на хорошо видимую точку. Наводящим винтом вращают трубу вокруг горизонтальной оси вверх и вниз и следят за изображением наблюдаемой точки. Если вертикальный штрих сетки нитей не отклоняется от изображения точки, то условие поверки считается выполненным. В противном случае отпускают закрепительные винты окулярной части и поворачивают ее, пока вертикальный штрих не займет нужное положение сетки нитей, путем поворота. Эту поверку можно выполнять по подвешенному нитяному отвесу. После этого необходимо повторить вторую поверку.

4) ось вращения зрительной трубы должна быть перпендикулярна к вертикальной оси вращения теодолита.

Теодолит устанавливается в 10-15 м от стены здания и вертикальная ось приводится в отвесное положение. Визируют теодолит на высоко выбранную в стене точку. Опуская зрительную трубу вниз проецируют эту точку до уровня высоты прибора, т.е. отмечают ее проекцию на стене. Переводят трубу через зенит и при втором положении теодолита наводят на ту же точку, опускают трубу и снова отмечают на стене проекцию перекрестия сетки нитей. Отмеченные проекции точек должны совпасть или не выходить из пределов биссектора. В этом случае условие поверки считается выполненным. В противном случае наклон оси необходимо юстировать в мастерской.
