План.

Лекція №12.

Тема: Синтез перетворювачів кодів, суматорів.

1. Синтез перетворювачів кодів.

2. Синтез суматорів.

Перетворювачі кодів. Перетворення одного коду в іншій можна здійснювати послідовним з'єднанням дешифратора й шифратора. У цьому випадку m-елементна кодова комбінація перетвориться дешифратором у сигнал логічної 1 на відповідному виході, а шифратор із цього сигналу формує необхідну л-елементну комбінацію.

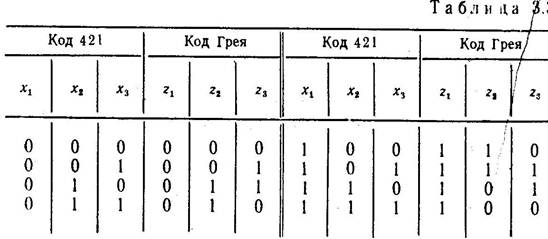

Ще один метод побудови перетворювача кодів заснований на використань комбінаційного пристрою з багатьма виходами й входами. Розглянемо цей метод на прикладі перетворення двійкового коду в код Грея. У табл. 3.3 наведена відповідність комбінацій обох кодів.

Двійкове число в коді Гріючи записується по наступному принципі. Якщо в старшому сусідньому стосовно даного розряді двійкового числа стоїть 0, у даному розряді коду Гріючи зберігається цифра, записана у двійковому коді, якщо ж 1, цифра міняється на зворотну. Кожна з вихідних змінних %, z₂, z₃ є функцією вхідних змінних х_1год х₂, х₃

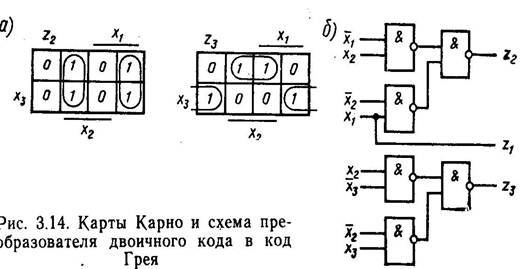

Для одержання логічних виражень вихідні змінні z₂ і 2_а представимо таблицями істинності у формі карт Карно (мал. 3.14, а). З табл. 3.3 треба, що 2_X=%. Після мінімізації одержимо:

По отриманих вираженнях будуємо схему (рис, 3.14,6)

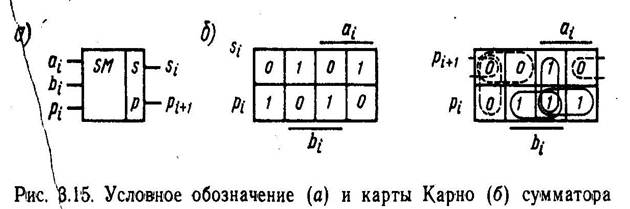

Суматори. Однорозрядний суматор (мал. 3.15) має три входи для подачі цифр розрядів що складаються a і b_t

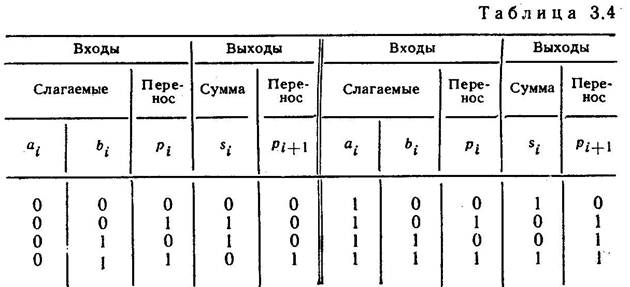

переносу p_iy На його виходах формуються сума s_t і перенос призначений для передачі в наступний розряд. У табл. 3.4 показане функціонування однорозрядного суматора.

На підставі карт Карно запишемо логічні вираження для вихідних величин у різних базисах. Для базису Й-НЕ знаходимо МДНФ

скрізь замість елементів И и АБО ставимо елемент І-НЕ:

Для базису АБО-НІ знаходимо МКНФ:

Усюди замість елементів І чи АБО ставимо елемент АБО-НІ:

■

Для базису І-АБО-НІ становимо логічні вираження інверсних значень вихідних змінних, групуючи
нулі в картах Карно

Пряме значення вихідної змінної може бути сфор-
моване з використанням одного елемента І-АБО-НІ, що
має чотири тривходові схеми І. Для формуван-
ня значення р_і-1 необхідні елемент І-АБО-НІ з трьома
двовхідними схемами І
