Клиентская часть

База данных

Серверная часть

Архитектура системы

Digital Security LifeCycle Management System — это многопользовательская веб-ориентированная система, разработанная на основе открытых стандартов и библиотек, что позволяет легко вносить различные изменения как в ядро системы, так и в пользовательский интерфейс.

Сервер приложений DS LCM System включает в себя всю бизнес-логику приложения и реализован как java servlet. Соответственно, для работы серверной части DS LCM System требуется наличие любого веб-контейнера. В качестве веб-контейнера могут выступать как коммерческие решения — WebSphere (IBM), GlassFish (SUN), Bea Weblogic (BEA Systems) и другие — так и свободно распространяемые, например Tomcat, JBoss и другие.

Современные технологии (Hibernate) позволяют использовать для централизованного хранения данных практически любую реляционную базу данных, например, Oracle, MS SQL, MySQL и другие.

В качестве клиентской части DS LCM System выступает «тонкий клиент» — браузер. Использование браузера в качестве клиентского приложения позволяет моментально подключать специалистов к работе без установки дополнительного программного обеспечения. Кроме того, работать в DS LCM System можно абсолютно в любом месте, в командировке, дома, в кафе, так как взаимодействие с сервером приложений происходит по защищенному каналу с помощью браузера.

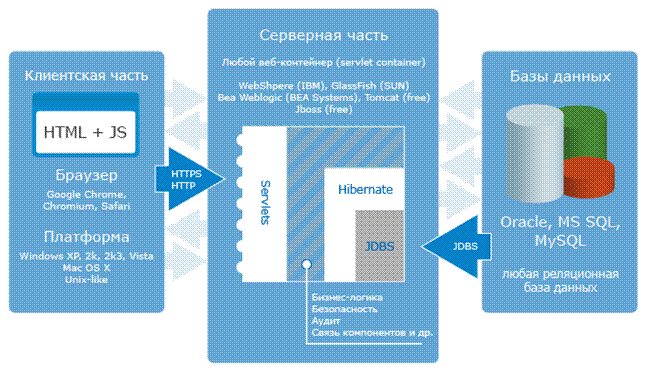

Рис. 5. Архитектура системы
