Разновидности САПР

лассификацию САПР осуществляют по ряду признаков, например, по приложению, целевому назначению, масштабам (комплексности решаемых задач), характеру базовой подсистемы — ядра САПР. По целевомуназначению различают САПР или подсистемы САПР, обеспечивающие разные аспекты (страты) проектирования. Так, в составе MCAD появляются CAE/CAD/CAM системы:

1. САПР функционального проектирования, иначе САПР-Ф или CAE (Computer Aided Engineering)системы.

2. Конструкторские САПР общего машиностроения — САПР-К, часто называемые просто CAD

системами;

3. Технологические САПР общего машиностроения — САПР-Т, иначе называемые автоматизированными системами технологической подготовки производства АСТПП или системами CAМ (Computer Aided Manufacturing).

Функции CAD-систем в машиностроении подразделяют на функции двухмерного (2 D) и трехмерного (3 D) проектирования. К функциям 2 D относятся черчение, оформление конструкторской документации; к функциям 3 D — получение трехмерных моделей, метрические расчеты, реалистичная визуализация, взаимное преобразование 2 D и 3 D моделей.

20. Техническое обеспечение САПР

Техническое обеспечение (ТО) – средства вычислительной техники, организационной техники, техники измерений и передачи данных, а также их сочетания. Эти компоненты объединяются в вычислительные комплексы и вычислительные системы, которые составляют техническую базу САПР. Типичным примером вычислительного комплекса являются ЭВМ в соединении с внешними (периферийными) устройствами ввода, вывода и хранения информации, а также АРМ. На основе такой формулировки структуру ТО САПР можно рассматривать как сеть узлов, связанных между собой средой передачи данных.

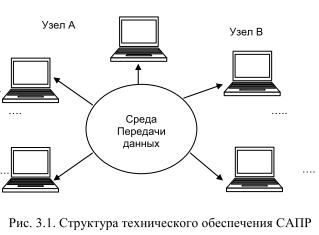

Структура ТО САПР представлена на рис. 3.1.

21.Информационное обеспечение САПР

Информационное обеспечение САПР объединяет различные данные, необходимые для выполнения автоматизированного проектирования, которые могут быть представлены в виде документов на различных носителях, содержащих сведения справочного характера о материалах, типовых проектных решениях, сведения о состоянии текущих разработок в виде проектных решений, параметров проектируемых изделий и т.п. Основной задачей информационного обеспечения является полное, надежное и своевременное поступление всей необходимой информации для решения задач системы при минимальном времени ожидания и наименьших затратах на создание и эксплуатацию.

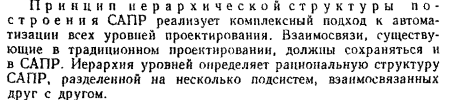

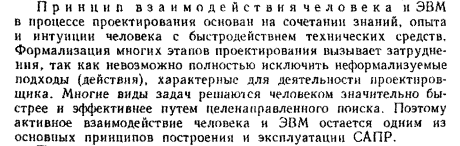

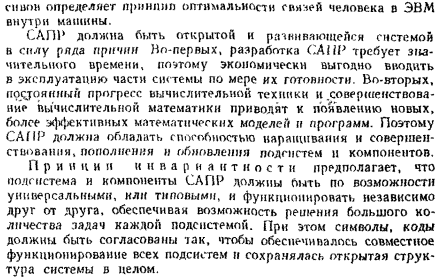

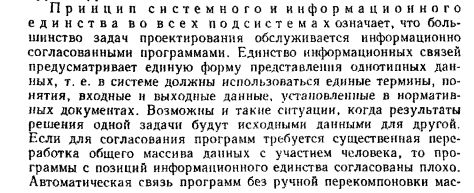

22. основные принципы построения САПР

23. Программное обеспечение САПР

Программное обеспечение САПР представляет собой описание алгоритмов проектирования, использованных в данной САПР, а также документы с исходными текстами программ, программы на машинных носителях и эксплуатационные документы.

Программное обеспечение САПР представляет собой совокупность программ, предназначенных для эффективного функционирования конкретной САПР. Физически в состав ПО входят: – документы с текстами программ; – программы: – эксплутационные документы.

Различают системное и прикладное (специализированное) ПО.

Системное ПО предназначено для поддержания работоспособности системы и содержит набор программных средств для повышения эффективности ее использования.

Прикладное (специализированное) ПО включает прикладные программы и пакеты прикладных программ, основной функцией которых является формирование проектных решений. Прикладной называют программу, предназначенную для решения задачи или класса задач в определенной области применения системы. Систему прикладных программ, предназначенную для решения задач определенного класса, называют пакетом прикладных программ. В целом, состав и структура ПО определяются составом и структурой САПР и ее подсистем. Программное обеспечение – столь же важное и необходимое средство автоматизации проектирования, как и технические средства (вычислительная техника, сетевое и периферийного оборудования).
