Промежуточный вал

Конические зубчатые колеса должны быть точно и жестко зафиксированы в осевом направлении, поэтому для опор вала, на котором сидит коническое колесо, рекомендуется применять конические роликовые подшипники.

Для обеих опор вала предварительно намечают подшипник роликовый конический однорядный легкой серии 7207.

Радиальные нагрузки на подшипниках [ ]:

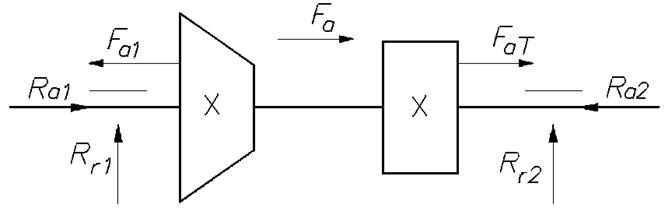

При установке вала на радиальных упорных подшипниках осевые силы и нагружающие подшипники находят с учетом осевых составляющих от действия радиальных нагрузок

По [10, с. 29] находят базовую динамическую грузоподъемность кН коэффициенты и

Для конических роликовых подшипников осевые составляющие

Т.к. в данном случае и , то по [7, с. 16, табл. 5.2] расчетные осевые силы и :

Коэффициенты радиальных и осевых нагрузок для каждой опоры вычисляют по отношению

где (вращается только внутреннее кольцо подшипника)

Опора 1:

Следовательно, осевая сила , будет влиять на эквивалентную динамическую нагрузку опоры. Поэтому для подшипника опоры 1 принимают [10, с. 17], , записанное ранее

Опора 2:

Для этой опоры при подсчете эквивалентной динамической нагрузки осевую силу не надо учитывать. Поэтому для подшипника опоры 2 принимают [10, с. 17].

Эквивалентная динамическая нагрузка в опорах 1 и 2

где – коэффициент безопасности, учитывающий влияние характера нагрузки на долговечность подшипника; в соответствии с условиями работы подшипника . Принимают по [10, с. 17, табл. 6.1].

– коэффициент, учитывающий влияние температуры на долговечность подшипника; в соответствии с условиями работы подшипника . Принимают по [10, с. 18, табл. 6.1].
