Что представляет собой инженерно-геологический разрез?

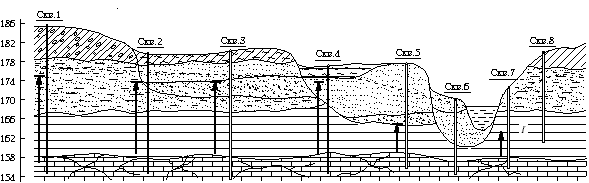

Инженерно-геологический разрез представляет собой чертеж, на котором изображены горные выработки (скважины, шурфы), выделены слои грунта, показана их мощность, нанесен ряд показателей их свойств, показан уровень грунтовых вод (рис.Ф.2.10).

Рис.Ф.2.10. Инженерно-геологический разрез

Какие значения механических и физических характеристик применяются при расчете оснований?

При проектировании оснований зданий и сооружений используются расчетные значения характеристик грунтов, которые определяются на основе непосредственных испытаний в лабораторных или полевых условиях с последующей статистической обработкой результатов испытаний.
