Ступица поворотная

Рис 3

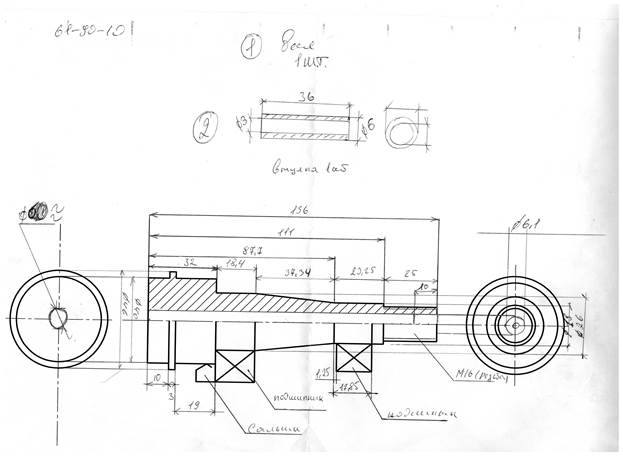

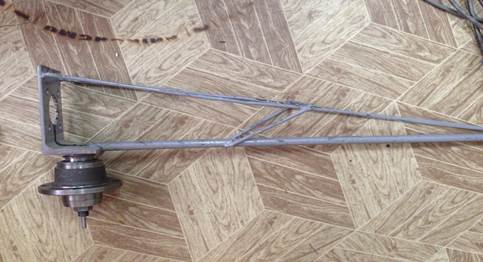

Поворотная ступица сделана по аналогу со ступицей для Лопастей (Рис 2,3). но с некоторыми изменениями.

Добавлено сквозное отверстия для протяжки проводов для крепления

Рис 4

токосьёмника на втулку, которая будет вдавлена в отверстие.

Токосьёмник(щётки)

Токосьёмник расположен на ступице

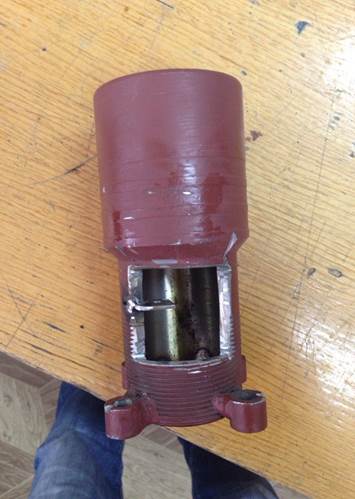

(Рис 5) К нему будет подходить контакт (щётки) которые будут прикреплены на соединительной муфте. В ней было прорезано отверстие и изготовлен крепёж для установке Щёток.

Рис 5

Крепёж штанги(мачты)

Мачта состоявляет длину 5.5м

Мачта сборная состоит из 1 стыка (для лёгкости транспортировки и малого габарита)

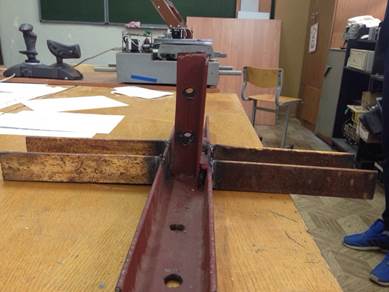

Фундамент изначально был поперечный,

Рис 6

В нём имеется 4 отверстия для крепежа в землю.

Клинья длинной 60см из арматуры

Для крепежа и натяжки тросов клинья были увеличены в длину 120см так как на них сконцентрирована основная нагрузка

В фундаменте так же присутствует 2 сквозных отверстия для крепления штанги.
После нескольких подъемов фундамент был доработан и приобрел крестовидную форму.
