Типы датчиков

Тип A: Сенсор с 2 стержнями

Применение: Измерение уровней всех жидкостей/твердых веществ и границы раздела фаз жидкостей

Диапазон измерения: Максимальное значение 6 м

Уровнемеры с датчиками типа А применяются на ОАО «КАУСТИК».

Тип B: Сенсор с 2 тросами и грузом или механическим крепежным устройством на конце датчика.

Применение: Измерение уровней всех жидкостей/твердых веществ и границы раздела фаз жидкостей

Диапазон измерения: Максимальное значение 60 м

Тип C: Сенсор коаксиального типа, состоит из трубки с внутренним проводником.

Применение: Измерение уровня раздела для всех жидкостей, не склонных к кристаллизации.

Диапазон измерения: Максимальное значение 6 м

L = Полная длина сенсора включая верхнюю мертвую зону (A) и нижнюю мертвую зону (B). Нижняя мертвая зона зависит от типа сенсора и, как и верхняя мертвая зона, от величины диэлектрической проницаемости er.

I = Активная зона измерений.

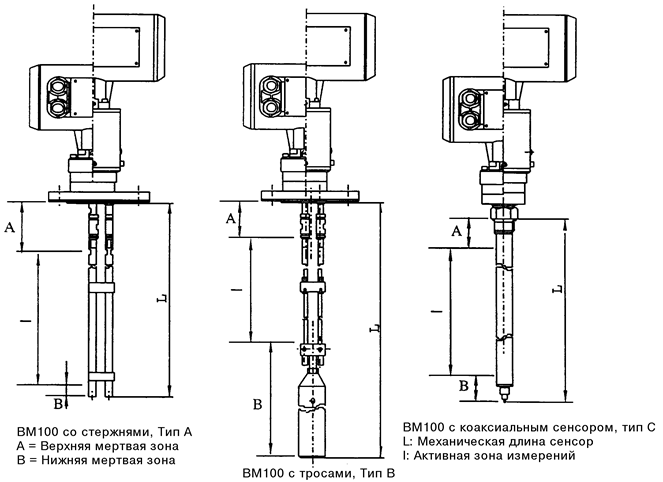

На рисунках показаны приборы с разными типами сенсоров.

На предприятии ОАО «КАУСТИК» нашли применение уровнемеры ВМ 100 с сенсорами стержневого вида, типа А. Данные уровнемеры используются на танках с жидким хлором в цехах 21, 6.

Уровнемер ВМ100 имеет только «местную» индикацию показаний т.е. на самом уровнемере по месту установки. Для контроля за уровнем в танке служит пассивный токовый выход (0-20, 4-20, или 20-4, 20-0 мА) или сигнал RS485 протокола.

  ВМ100
Вид токового сигнала определяется заказчиком и программируется через основное меню.





На рисунке показана схема обвязки ВМ100 (пассивный токовый выход).

Где: ВМ100 - уровнемер,

ИП =24 В - источник питания =24 В (30 мА),

ПК - показывающий прибор или регистратор с входом 4-20 мА.

Верхняя мертвая зона

Измеряемая область

Длина электрода

Диапазон измерения

(4-20 мА)

Расстояние от дна

до фланца

Нижняя мертвая зона

На рисунке показан вариант установки ВМ100 с выбором пределов измерения.

Уровнемер ВМ100 для прохождения поверки не требует поверочной установки. Сдача в поверку производится перемещением отражающего кольца из металла вдоль электродов с отсчетом по рулетке или линейке, прошедшей поверку.

3.0 2.0 1.0 0

1 – электрод

2 – отражающее кольцо

3 – ВМ100

4 - линейка

На рисунке показан вариант проведения поверки ВМ100.
