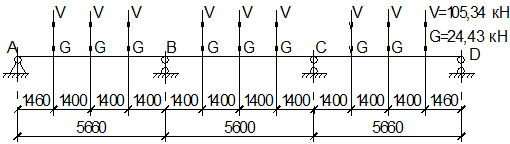

Таблица 7. Сбор нагрузок на главную балку (без учета веса главной балки)
| № п/п | Наименование нагрузки | Формула подсчета | Расчетная нагрузка, кН/м |
| Конструкция пола | (0,445+0,445+0,410)·1,4 | 1,82 | |
| Собственный вес плиты | 1,83·1,4 | 2,56 | |
| Вес второстепенной балки | 0,2·(0,4-0,07)·25·1,1·0,95 | 1,72 | |
| Итого постоянная G1 | 6,1 | ||
| Полезная нагрузка на перекрытие | 16,5·1,4·1,2·0,95 | 26,33 | |
| Итого временная V | 32,43 |
Расчетная нагрузка: q1+v=32,43 кН/м.
Момент от второстепенной балки:
Моп1=(q1+v)·l012/14=32,43·3,652/14 =30,86 кН·м.
h01=h2–а=0,4–0,05 =0,35 м;
<aR=0,430; ξ=0,13;
Высота сжатой зоны х = ξ·h01=0,13·0,35=0,046 м.
Длина зоны отрыва hs=h0-h2+0,5·х=0,52–0,4+0,5·0,046=0,143 м;
а=2·hs+bвт.б=2·0,143+0,2=0,486 м.
Отрывающая сила: F=G1+V=32,43·4=129,72 кН.
Требуема площадь сечения стержней
м2 =3,3 см2.
Принимаю 1 сетку с вертикальными стержнями Ø10А–I (Аs=0,789 см2).
Аsw=6·0,789=4,71 см2>∑Аsw=3,3 см2.
Шаг вертикальных стержней 150 мм.
