Общие положения
Решением или корнями уравнения Y(x)=0, называются такие значения аргумента х, при которых значение функции Y(x) становится равным нулю (равенство обращается в верное тождество). Только 2 класса уравнений – линейное ax + b = 0 и квадратное ax2 + bx + c = 0 – имеют в общем случае аналитическое решение в виде формул. Все остальные классы уравнений имеют аналитические решения только в некоторых частных случаях.
В данной лабораторной работе мы познакомимся с численными методами нахождения корней для любых классов уравнений. При этом определять значение корня мы будем с некоторой заданной точностью e.
Вычисление корня нелинейного уравнения осуществляется в 2 этапа:
1 этап. Определение промежутков локализации [a, b]. Промежуток локализации [a, b] это такой промежуток обязательно есть корень функции, причем только один. Определение промежутков локализации выполняется с помощью построения таблицы значений и графика функции;
2 этап. Уточнение корней из выбранных промежутков локализации. На этом этапе применяются методы метод половинного деления (дихотомии), касательных (Ньютона), хорд и другие.
|
|
Этап.
Промежуток [a, b], на котором следует искать корень функции должен удовлетворять 2 условиям:
- функция Y(x) должна быть непрерывна на этом промежутке [a, b]:
- значения функции Y(x) на концах промежутка в точках a и b должны иметь разные знаки Y(a) * Y(b) < 0
Рассмотрим уравнение x3 -5x + 3 = 0. функция Y(x) = x3 -5x + 3 является непрерывной при любом х, так что первое условие выполняется всегда. Для определения промежутков, где функция меняет знак, построим таблицу значений функции. См. рисунок 1.
X | Y(x)=x3-5x +3 | ||||
-3 | -9 | ||||
-2.5 | -0.125 | ||||
-2 | |||||
-1.5 | 7.125 | ||||
-1 | |||||
-0.5 | 5.375 | ||||
0.5 | 0.625 | ||||
-1 | |||||
1.5 | -1.125 | ||||
Рис. 1
Поскольку на промежутке от -2.5 до -2 функция Y(x) поменяла знак, (Y(-2.5)=-0.125, Y(-2.0)=5) и функция непрерывна, то где-то на этом промежутке она принимает значение 0, то есть на этом промежутке у функции Y(x) = x3 -5x + 3 есть корень. У кубической функции должно быть 3 корня, что и обнаруживается при дальнейшем анализе таблицы.

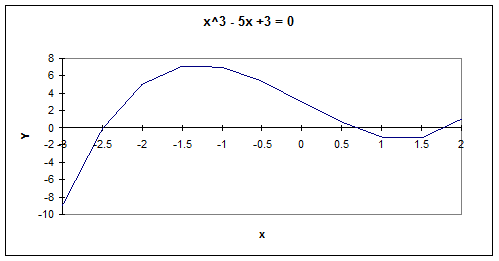

На рисунке 2 представлен график этой функции, иллюстрирующий промежутки локализации корней.
Рис. 2
Рассмотрим другой пример: tg(x) – x + 2 =0, левую часть уравнения обозначим Z(x)= tg(x) – x + 2. Как известно, tg(x) имеет разрывы в точках x= ±p ±pn. Построим таблицу значений функции Z(x), как показано на рисунке 3.
x | tg(x)-x+2 | |||||
-2.5 | 5.247 | |||||
-2 | 6.185 | |||||
-1.5 | -10.601 | |||||
-1 | 1.443 | |||||
-0.5 | 1.954 | |||||
2.000 | ||||||
0.5 | 2.046 | |||||
2.557 | ||||||
1.5 | 14.601 | |||||
-2.185 | ||||||
2.5 | -1.247 | |||||
-1.143 |
Рис. 3.
|
|
Первое изменение знака функции Z(x) мы видим на промежутке [-2.0, -1.5], однако в точке x= -p/2 = -1.5759 имеется разрыв функции, нарушено условие непрерывности, поэтому на промежутке [-2.0, -1.5] корня нет. На промежутке [-1.5, -1.0] опять изменился знак функции, при чем на этом промежутке функция Z(x) непрерывна, поэтому промежуток [-1.5, -1.0] является промежутком локализации и содержит корень функции. Дальнейший анализ таблицы значений показывает, что на промежутке [1.5, 2.0] снова происходит смена знака функции, но в точке x= p/2 = 1.5759 имеется разрыв функции, следовательно корня на этом промежутке нет.

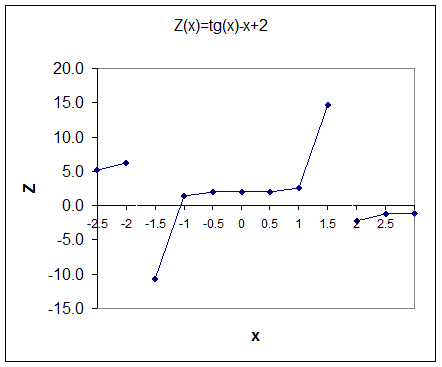

Рисунок 4 показывает график функции Z(x)= tg(x) – x + 2. На рисунке видно, что на промежутках [-2.0, -1.5] и [1.5, 2.0] не может быть корней функции Z(x).
Рис. 4.
Этап.
Уточнение корней из выбранных промежутков [a, b].
Рассмотрим 3 метода, позволяющих определить корень с заданной точностью e: метод половинного деления или дихотомии, метод касательных или Ньютона и метод хорд.
Метод половинного деления (дихотомии)
Этот метод заключается в последовательном делении промежутка [a, b]пополам и отбрасывании той части промежутка, где заведомо не может быть корня.
Пусть [a, b] это промежуток локализации корня уравнения Y(x)=0, тоесть функция непрерывна на этом промежутке и имеет разные знаки в точках a и b,например,Y(а) <0, Y(b) >0 как на рисунке 5. Алгоритм метода заключается в следующих шагах:
Шаг 1. Найдем среднюю точку промежутка [a, b] ;
Шаг 2. Вычислим значение функции в точке с Y(с);

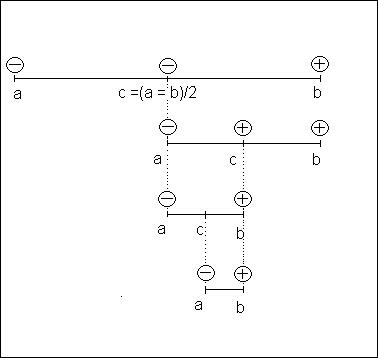

Шаг 3. Сравним значение функции в точке с Y(с) со значением функции в точке а Y(а), если оба значения отрицательны или оба значения положительны Y(а) * Y(с) > 0, то на левой половине отрезка от а до с корня нет (вспомним, что функция непрерывна), эту часть отрезка можно отбросить и дальше рассматривать правую половину отрезка промежуток [с, b], обозначив его как. промежуток[a, b]. То есть если Y(а) * Y(с) > 0, то точка а переносится в точку с: с=а. Если же в точках а и с функция имеет разные знаки Y(а) * Y(с) < 0, то корень находится между точками а и с, на левой половине отрезка [a,с], а правую половину [с, b] можно дальше не рассматривать. То если есть Y(а) * Y(с) < 0, то точка b переносится в точку с: с=b.. В результате нам удалось уменьшить длину исходного промежутка локализации корня в 2 раза, отбросив левую или правую половину отрезка. Из-за этого метод и называют методом половинного деления или дихотомии. Рисунок 5 иллюстрирует схему уменьшения длины отрезка локализации корня, знаки функции обозначены Å и Ө.

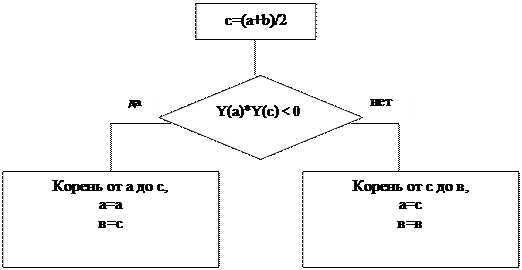

Попробуем отобразить указанные действия с помощью блок-схемы, что в дальнейшем поможет нам написать условные операторы.
Шаг 4. Уменьшать таким образом длину промежутка [a, b] будем до тех пор, пока она не станет меньше заданной точности e, то есть как только получим |b-a|<=e, то будем считать, что корень найден и равен с.
Рис. 5
Численный пример.
Найдем корень уравнения x3 -5x + 3 = 0 из промежутка [1.5, 2.0] с точностью e=0.002
Для этого в Excel потребуется создать следующую таблицу 1:
В ячейках A20, B20 находятся значения a=1.5 и b=2.0, найденные на этапе 1, в ячейке C20 вычислено значение средней точки с промежутка [a, b], в ячейках D20, E20 и F20 вычислены значения функции Y(a), Y(b), Y©. В ячейке G20 введена формула для сравнения длины промежутка с заданной точностью e и вывода сообщения о том, что корень найден (шаг 4). Для выполнения шага метода дихотомии надо в ячейках A21 и B21 ввести формулы в соответствии с шагом 3. Диапазон C21: G21 скопировать из C20: G20. Строка 22 и все последующие скопировать из соответствующего диапазона A21:G21, до появления сообщения " Корень найден”.
|
|
Таблица 1
A | B | C | D | E | F | G | |||||
| |||||||||||
|
| ||||||||||
| |||||||||||
a | b | c | Y(a) | Y(b) | Y© | b-a | |||||
1.5 | 1.75 | -1.125 | -0.390625 | 0.5 | |||||||
1.75 | 1.875 | -0.390625 | 0.21679688 | 0.25 | |||||||
1.75 | 1.875 | 1.8125 | -0.390625 | 0.216797 | -0.1081543 | 0.125 | |||||
1.8125 | 1.875 | 1.84375 | -0.108154 | 0.216797 | 0.04891968 | 0.0625 | |||||
1.8125 | 1.84375 | 1.82813 | -0.108154 | 0.04892 | -0.0309563 | 0.0313 | |||||
1.828125 | 1.84375 | 1.83594 | -0.030956 | 0.04892 | 0.00864553 | 0.0156 | |||||
1.828125 | 1.8359375 | 1.83203 | -0.030956 | 0.008646 | -0.0112392 | 0.0078 | |||||
1.832031 | 1.8359375 | 1.83398 | -0.011239 | 0.008646 | -0.0013178 | 0.0039 | |||||
1.833984 | 1.8359375 | 1.83496 | -0.001318 | 0.008646 | 0.0036586 | КОРЕНЬ НАЙДЕН |

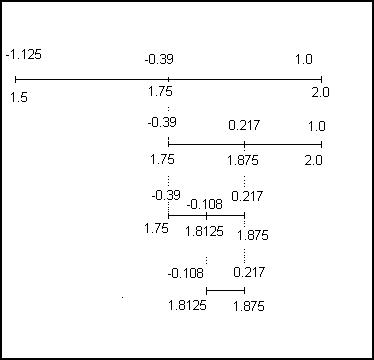

Рисунок 6 иллюстрирует приведенную таблицу. Над отрезком локализации приведены значения функцииY, под отрезком – значения величин a, b, c.
Рис. 6
Только для студентов дневного отделения
Создание пользовательской функции для вычисления корня функции из заранее определенного отрезка [a, b] точностью e (eps). Перейти в интегрированную среду разработки приложений Сервис ®Макрос ® Редактор VBA. Добавить стандартный модуль Insert ® Module. Сначала следует написать функцию, определяющую левую часть уравнения. Для рассмотренного выше примера x3 -5x + 3 = 0 эта функция будет иметь вид:
Function F(x)
F = x^3 -5 * x + 3
End Function
Функция, реализующая метод дихотомии выглядит следующим образом:
Function Dixotomia(a as double, b as double, eps as double)
Dim i as Integer ‘ I – количество итераций
If F(a) * F(b) > 0 Then
MsgBox ("Неправильно выбран промежуток [a, b]")
Exit Function
End If
i = 0
Do
c = (a + b) / 2
If F(a) * F(c) < 0 Then b = c Else a = c
i = i + 1
Loop Until Abs(a - b) < eps
Dixotomia = (a+ b)/2
End Function
