Сопровождается появлением в обмотке статора реактивного тока, который относительно к ЭДС является отстающим (индуктивным). Вы званная этим током продольно-размагничивающая реакция якоря компенсирует избыточную МДС возбуждения так, что ЭДС генератора остается неизменной. Такой же процесс происходит и при недовозбуждении генератора с той лишь разницей, что в обмотке появляется опережающий (емкостный) ток, а вызванная этим током продольно-намагничивающая реакция якоря компенсирует недостающую МДС возбуждения.

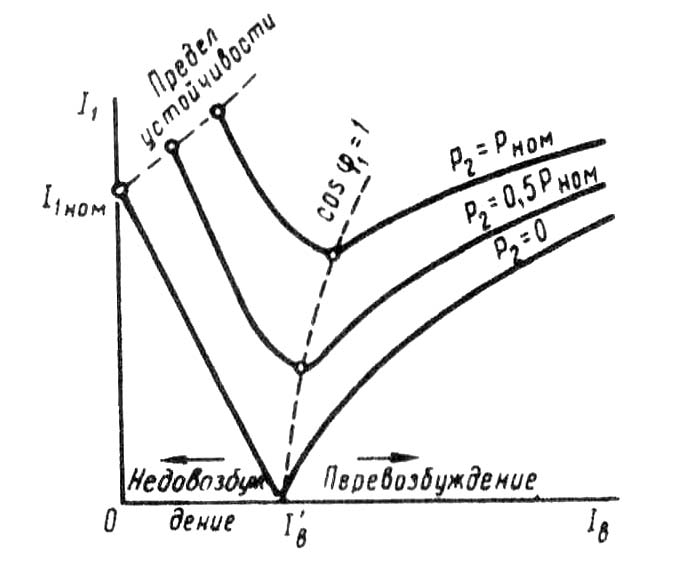

Рис. 21-11. U-образные характеристики синхронного генератора.
