Розрахунок обичайки апарата, навантаженої зовнішнім тиском

Приблизно визначають товщину стінки за формулами:

, (4.3)

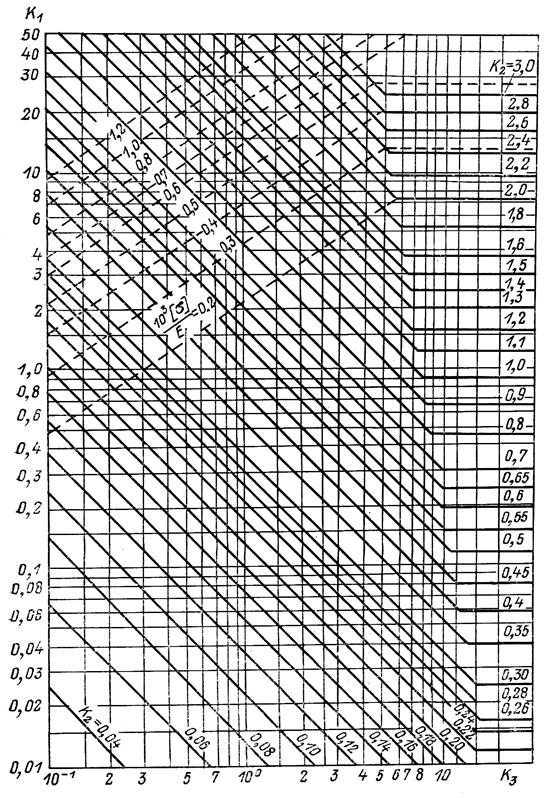

де К₂=ƒ(К₁ і К₃) – коефіцієнт визначають за номограмою (рис. 4.1) у залежності від значень К₁ і К₃;

Рис. 4.1. Номограма для визначення товщини циліндричних сталевих обичайок, навантажених зовнішнім тиском

, (4.4)

де n_y – коефіцієнт запасу стійкості, за нижніми критичними напруженнями, в межах пружності. При розрахунках елементів оболонок приймають n_y=2,4 для робочих умов;

– зовнішній тиск (тиск у сорочці), МПа;

, (4.5)

де l – довжина циліндричної обичайки апарата, м (див. розділ 4.2 п.7).

Потім розраховують за другою формулою і приймають більше з двох розрахованих. Виконавчу товщину стінки розраховують за формулою

. (4.6)

Далі цю величину округлюють до ближчої більшої за ГОСТ 19903-74, як вказано вище (див. розділ 4.4).

Прийняте значення товщини стінки S необхідно перевірити на припустимий зовнішній тиск за формулою

, (4.7)

де [P]_p – припустимий тиск, за умовами міцності;

, (4.8)

[P]_E – припустимий тиск за умовами стійкості в межах пружності, визначають за формулою

, (4.9)

де В₁ – коефіцієнт, обирають менший із значень:

. (4.10)

Після розрахунку [P] слід перевірити умови працездатності . Якщо умови не виконуються, слід до прийнятої величини S додати 2 мм, і знову перевірити умови працездатності.

Остаточно прийняти товщину обичайки S, яка задовольняє умовам .
