0 1000 2000 3000 4000

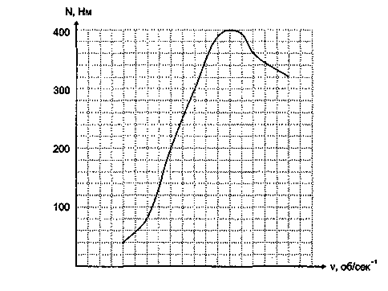

Рис. 16.41. Вариант оформления графика
1. Запустите программу CorelDraw (Пуск > Программы > CorelDraw 9 > CorelDraw 9).
2. В открывшемся окне Welcome to CorelDraw (Добро пожаловать в CorelDraw) щелкните на кнопке New Graphics (Создать).
3. Выберите инструмент Graph Paper Tool (Разлиновать бумагу), на панели свойств установите значения счетчиков Graph Paper Columns and Rows (Строки и столбцы инструмента Разлиновать бумагу) по 20.
4.Протягиванием создайте объект с размерами 100x100 мм.
5.Щелчком правой кнопки мыши в палитре цветов на значении 20% Black (Серый 20%) задайте цвет контуров объекта.
6.Выберите инструмент BezierTool (Кривая Безье). Щелчками выше левого верхнего угла, в левом нижнем углу, правее правого нижнего угла объекта при нажатой клавише CTRL создайте прямые линии, пересекающиеся под прямым углом (для осей координат). На панели свойств выберите с помощью раскрывающих кнопок Start Arrowhead Selector (Выбор начального наконечника) и End Arrowhead Selector (Выбор конечного наконечника) окончания линии в виде стрелок.
7. Откройте стыкуемую палитру Object Manager (Диспетчер объектов) командой Window > Dockers > Object Manager (Окно» Закрепления > Диспетчер объектов). Двойным щелчком на имени линии войдите в режим редактирования объекта и измените имя на Coordinate. Таким же образом поменяйте имя второго объекта на Graph.
|
|
8. Инструментом Pick Too! (Указатель) выберите последовательно объекты Coordinate и Graph. Щелчком на кнопке Align (Выровнять и распределить) на панели свойств откройте окно Aiign and Distribute (Выровнять и распределить). Установите флажки Тор (По верхнему краю) и Left (По левому краю).
9. Выберите инструмент Text Too! (Текст). Щелкните на свободном месте страницы и введите текст «N, Нм». Перетащите текстовый объект к окончанию вертикальной координатной прямой. Таким же образом создайте текстовый объект «v, сек-1» и перетащите его к окончанию горизонтальной координаты. Изменение шрифта и позиций символов выполните в окне Format Text (Форматирование текста), открываемом командой Text > Format Text (Текст > Форматировать текст).
10. С помощью инструмента Text Too! (Текст) поставьте в начале координат цифру О, а под каждой пятой вертикальной линией объекта Graph цифры от 1000 до 4000. Выровняйте эти цифры по вертикали с использованием изученных приемов. Так же расставьте вдоль вертикальной координаты цифры от 100 до 400 и выровняйте их по горизонтали.
И. Выберите инструмент Bezier Tool (Кривая Безье) и щелчками мыши в точках с координатами х, у (800, 40; 1200, 80; 1600, 200; 2000, 300; 2600, 400; 3000, 360; 3600, 320) создайте линию.
12.Выберите инструмент Shape Tool (Фигура), выберите вторую опорную точку
линии, щелчком правой кнопки мыши откройте контекстное меню и щелкните
на строке То Curve (Преобразовать в кривую). Подобным образом преобразуйте
остальные точки, кроме первой.
|
|
13.Выберите предпоследнюю опорную точку кривой, щелчком правой кнопки мыши откройте контекстное меню, щелкните на строке Smooth (Сгладить узел). Подобным образом преобразуйте остальные точки, кроме первой и последней.
14.Выберите самую верхнюю точку (точку максимума), щелчком правой кнопки мыши откройте контекстное меню, щелкните на строке Symmetrical (Симметризоватьузел). Затем, воздействуя на управляющие касательные, добейтесь того, чтобы узловая точка совпала с верхней точкой графика. Итоговый график должен соответствовать представленному на рис. 16.41.
Мы научились средствами CorelDraw создавать сложные графическо-текстовые документы для иллюстрирования физических процессов.
