Из компенсирующих самоустанавливающихся радиальных муфт наиболее распространены крестовые муфты, допускающие также осевое (продольное) и угловое смещения соединяемых валов. Из крестовых муфт наиболее распространены кулачково-дисковые муфты ГОСТ 20720-81 (муфта Ольдгэма) (рис. 4.2).
Муфта состоит из двух полумуфт 1 и 2 и промежуточного плавающего диска 3. Небольшое угловое смещение компенсируется за счет зазоров.

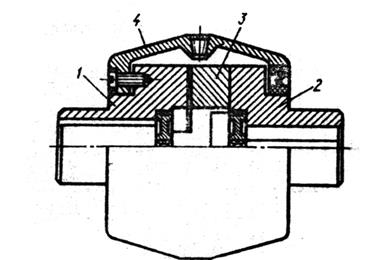

Рис. 4.2. Кулачково-дисковая муфта

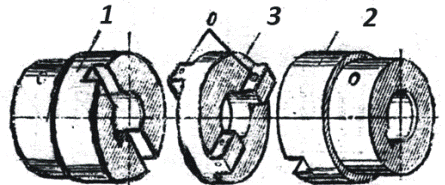

Прямоугольный гребень

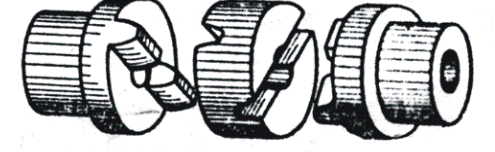

Эвольвентный гребень
Рис. 4.2(а). Кулачково-дисковая муфта
Довольно широкое распространение имеет также крестовая муфта со скользящим вкладышем (рис. 4.3).

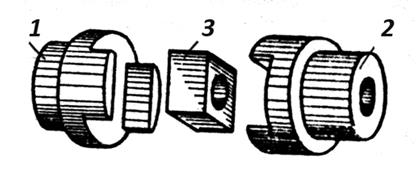

Рис. 4.3. Муфта крестовая со скользящим вкладышем
Она состоит из полумуфт 1 и 2 и вкладыша-сухаря 3, имеющего форму параллелепипеда. Принцип действия этой муфты такой же, как и крестовой кулачково-дисковой муфты.
