Запись функции в СДНФ не единственно возможная и, как правило, не самая короткая. Чем меньше элементов содержит аналитическое выражение, тем проще логическая схема.
Выражение (1.1) можно упростить, если добавить в него дважды abc (закон тавтологии), сгруппировать попарно слагаемые (сочетательный закон) и исключить (закон склеивания) переменные, которые в группе меняют свои значения.
abcabc= (abc ac)(abc bc)(abcab) =
= ac(b)bc(a)ac(c) = acbcac (1.2)

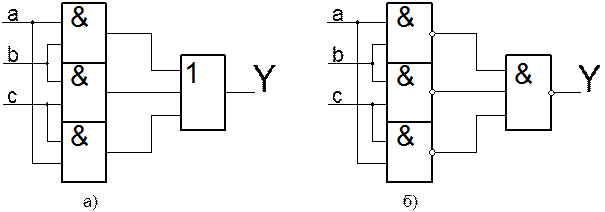

Рис. 1.7. Схема, реализующая (1.2).а-в булевском базисе; б) в базисе И-НЕ.
В инженерной практике для минимизации наиболее часто применяют карты Карнау (Карно).
Карты Карно – это графическое представление таблиц истинности логических функций. Структура карт для функций двух, трех и четырех переменных показана ниже.
Таблица истинности (а) и структура карты Карно (б) для функции двух переменных.
x1 | x2 | f(x1,x2) |
f(0,0) | ||
f(0,1) | ||
f(1,0) | ||
f(1,1) |
x2 | |||
x1 | |||
f(0,0) | f(0,1) | ||
f(1,0) | f(1,1) |
|
|
Таблица истинности (а) и структура карты Карно (б) для функции трех переменных.
|
|
x1 | x2 | x3 | f(x1,x2,x3) |
f(0,0,0) | |||
f(0,0,1) | |||
f(0,1,0) | |||
f(0,1,1) | |||
f(1,0,0) | |||
f(1,0,1) | |||
f(1,1,0) | |||
f(1,1,1) |
а) |
x2,x3 | |||||
x1 | |||||
f(0,0,0) | f(0,0,1) | f(0,1,1) | f(0,1,0) | ||
f(1,0,0) | f(1,0,1) | f(1,1,1) | f(1,1,0) |
|
Структура карты Карно для функции четырех переменных.
x3,х4 | |||||
x1,х2 | |||||
f(0,0,0,0) | f(0,0,0,1) | f(0,0,1,1) | f(0,0,1,0) | ||
f(0,1,0,0) | f(0,1,0,1) | f(0,1,1,1) | f(0,1,1,0) | ||
f(1,1,0,0) | f(1,1,0,1) | f(1,1,1,1) | f(1,1,1,0) | ||
f(1,0,0,0) | f(1,0,0,1) | f(1,0,1,1) | f(1,0,1,0) |
Карта размечается системой координат, соответствующих значениям входных переменных. Например, верхняя строка карты для функции от трех переменных соответствует нулевому значению переменной х1, а нижняя – ее единичному значению. Каждый столбец этой карты характеризуется значениями двух переменных: х2 и х3.
Обратим внимание на то, что координаты строк и столбцов следуют не в естественном порядке возрастания двоичных кодов, а в порядке 00, 01, 11, 10. Это код Грея. Изменение порядка следования наборов сделано для того, чтобы соседние наборы (отличающиеся между собой лишь цифрой одного разряда) были соседними в геометрическом смысле.
Ячейки, в которых функция принимает единичное значение, заполняются единицами. В остальные ячейки записываются нули. Процесс минимизации использует закон склеивания и заключается в формировании прямоугольников, содержащих по ячеек, где k – целое число. В прямоугольники объединяются соседние ячейки, соответствующие соседним элементарным произведениям. Те переменные, которые в прямоугольнике изменяют свои значения, исчезают.
|
|
Совокупность прямоугольников, покрывающих все единицы, называется покрытием. Заметим, что одна и та же ячейка может покрываться несколько раз.
Формула, получающаяся в результате минимизации логической функции с помощью карт Карно, содержит сумму стольких элементарных произведений, сколько произведений имеется в покрытий.
Рассмотренные примеры позволяют сформулировать последовательность действий, выполненных для минимизации логических функций с использованием карт Карно:
Изображается таблица для n переменных и производится разметка ее сторон.
Ячейки таблицы, соответствующие наборам переменных, обращающих функцию в единицу, заполняются единицами, остальные – нулями.
Выбирается наилучшее покрытие таблицы прямоугольниками. Наилучшим считается такое покрытие, которое образовано минимальным числом прямоугольников, а если таких вариантов несколько, то из них выбирается тот, который дает максимальную суммарную площадь прямоугольников.
Сократить работу по минимизации иногда можно за счет работы не с самой заданной функцией, а с ее инверсией. Если число единиц в таблице истинности превышает половину числа комбинаций аргументов, то СДНФ для инверсии функции будет содержать меньше конъюнкций, чем СДНФ прямой функции. При аппаратной реализации к выходу схемы, обрабатывающей инверсию заданной функции, нужно подключить инвертор.
