Контрольные задачи. 3.6.1. Какое преимущество имеют МКТ и МКН по сравнению с методом уравнений Кирхгофа?

Контрольные вопросы

3.6.1. Какое преимущество имеют МКТ и МКН по сравнению с методом уравнений Кирхгофа? Предложите критерии выбора МКТ или МКС для расчета первой цепи?

3.6.2. Поясните понятия контурных токов, резисторов, Э.Д.С.

3.6.3. Поясните понятия узлового напряжения, балансного узла, узлового источника тока.

3.6.4. Как найти величину и знак общего резистора (проводимости) в МКТ и МКН?

Методические рекомендации.

Используя знания, полученные при изучении подраздела 3.5, решите нижеприведенные задачи и запишите их тетрадь.

3.7.1 Пользуясь МКТ, рассчитать токи цепи схема, которой изображена на рисунке 3.13, если:

.

3.7.2 Резисторы образуют «звезду» (рисунок 3.4 а). Между узлами и ,и,ивключен идеальный источник тока:

(направление токов источников указано стрелками между индексами). Вычислите токи ветвей, пользуясь методом узловых напряжений.

.

3.7.3 Найти величину Э.Д.С. и токи в ветвях цепи (рисунок 3.18), если:

.

.

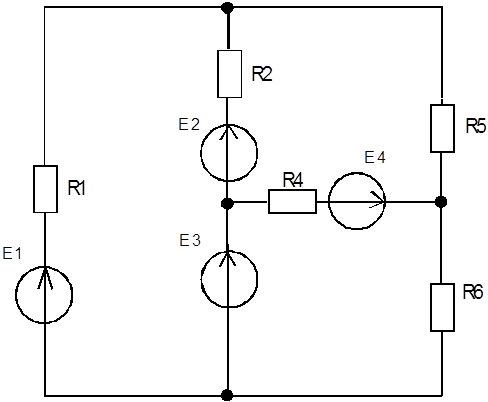

Рисунок 3.15 Схема соединения сопротивлений и источников ЭДС

Методические указания.

Следует изучить основные теоремы теории электрических цепей понимать их суть. Для полного понимания теорем нужно проследить за порядком решения приводимых в методических рекомендациях примеров. Особую роль занимает тема энергетических соотношений мощностей. Необходимо разобраться, от каких факторов зависят основные показатели – к п д, и мощность.
