С термоэлектрическим датчиком

Электрического термометра PCE-TDL 100 Складной термометр testo 104

ВПК 2110 ВК 200 ВП 15 21 211

- контактные термометры и др.

Принципиальная схема

Сплавы: а) хромель (89% Ni+10% Cr + 1% Fe)

- копель (56% Cu + 44% Ni);

б) хромель — алюмель (95% Ni + 2% Al + 2% Mn+1 % Si).

1.2. Реостатные датчики представляют собой резистор с изменяющимся активным сопротивлением.

Входной величиной является перемещение

контакта датчика, а выходной – изменение

сопротивления датчика.

Подвижный контакт механически связан с подвижным объектом,

перемещение (угловое или линейное) которого необходимо измерить.

Примеры реостатных датчиков:

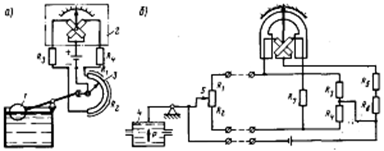

Принципиальные схемы электрических уровнемера (а) и манометра (б) с реостатными датчиками
