Отклонение среднего собственного диаметра резьбы

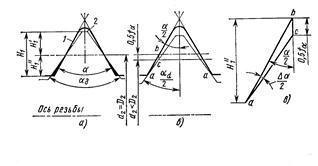

Отклонение угла профиля резьбы и его диаметральная компенсация

Она характеризуется отклонением a /2 с симметричным профилем.

f_a = 0,582 DaН ₁/2 sina

Если условно заменит резьбовую поверхность гладкой цилиндрической такого же d, то легко представить, что при изготовлении резьбы неизбежны отклонения собственного среднего диаметра резьбы.

Эти отклонения ограничиваются допустимыми значениями DD₂, Dd₂. Которые могут установить по аналогии с допусками на гладкие цилиндрические изделия. Суммарный допуск среднего диаметра складывается из следующих составляющих.

Td₂ (TD₂) =Dd₂ (DD₂) + f_p + f_a
