Схемы зон заражения на карте

Зона возможного заражения облаком АХОВ на картах (схемах) ограничена окружностью, полуокружностью или сектором, имеющим угловые размеры j и радиус, равный глубине зоны заражения Г. Угловые размеры в зависимости от скорости ветра по прогнозу приведены в п. 3. Центр окружности, полуокружности или сектора совпадает с источником заражения.

Зона фактического заражения, имеющая форму эллипса, включается в зону возможного заражения. Ввиду возможных перемещений облака АХОВ под воздействием ветра фиксированное изображение зоны фактического заражения на карты (схемы) не наносится.

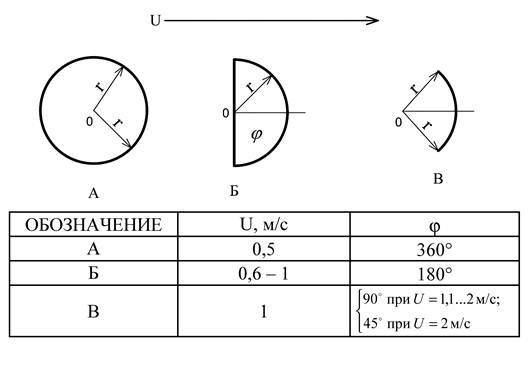

На топографических картах и схемах зона возможного заражения имеет вид окружности, полуокружности или сектора.

1. При скорости ветра по прогнозу меньше 0,5 м/с зона заражения имеет вид окружности. Точка «0» соответствует источнику заражения; угол j = 360°; радиус окружности равен Г.

2. При скорости ветра по прогнозу 0,6 - 1 м/с зона заражения имеет вид полуокружности. Точка «0» соответствует источнику заражения; угол j = 180°; радиус полуокружности равен Г; биссектриса угла совпадает с осью следа облака и ориентирована по направлению ветра.

3. При скорости ветра по прогнозу больше 1 м/с зона заражения имеет вид сектора. Точка «0» соответствует источнику заражения; радиус сектора равен Г; биссектриса сектора совпадает с осью следа облака и ориентирована по направлению ветра.

Г–общая глубина заражения.

В организацию надежной защиты населения положены два основных принципа:

Первый – заблаговременность подготовки органов управления, сил и средств РСЧС и обучения населения к действиям в очаге химического поражения;

Второй – дифференцированный подход к выбору способов защиты и мероприятий, их обеспечивающих, с учетом степени потенциальной опасности для проживания людей.

Основными способами защиты населения от АХОВ являются:

- использование средств индивидуальной защиты органов дыхания;

- использование защитных сооружений с режимом полной изоляции;

- временное укрытие населения в жилых и производственных зданиях;

- эвакуация людей из зон возможного заражения;

- применение антидотов и средств обработки кожных покровов (содержимое аптечки АИ – 2 (рис. 2.13));

По концентрации АХОВ в воздухе существует следующая классификация:

1) Зона, в пределах которой возможно выполнение работ на открытой местности 10-12 часов в сутки в течение одного месяца;

2) Зона, в пределах которой возможна одноразовая работа и не более 10 часов;

3) Зона, в пределах которой невозможна работа спасателей вне техники.
