На перспективном изображении натуральную величину имеют отрезки, лежащие в плоскости картин. Для отрезков не лежащих в плоскости картин, необходимо иметь точки или линии измерения, с помощью которых они выносятся в картину. Линии измерения – это взаимно параллельные линии, которые ограничивают на данной прямой, и на картине, равные отрезки.
Положение точек измерения зависит от положения прямых относительно картины.

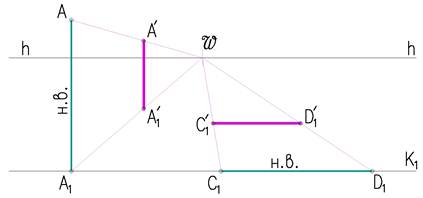

Для прямых, параллельных картине точкой измерения, может быть любая точка лежащая на линии горизонта, в том числе P и F (рис. 2).
Для прямых, перпендикулярных картине точкой измерения, является дистанционная точка. Это объясняется тем, что параллельные линии проведенные под углом 45º к картине, ограничивают на прямых перпендикулярных картинах, и на картине равные величины (рис. 3а).
Если размер надо отложить от т.В, несовпадающей с картиной, то эту точку В "выносят" на картину линией измерения DB' (точки В0). От полученной точки В0 откладывают натуральную величину отрезка АВ (точка А0), и соединив ее с дистанционной точкой D, получают А'.
|
|
Для измерения горизонтальных отрезков общего положения приходится определять их точки измерения.
Для измерения горизонтального отрезка АВ (рис. 4а), вращением вокруг картинного следа (т. 1) совмещаем, его с картиной (А0В0). Это вращение заменяем прямыми. Эти прямые и будут линиями измерения. Если из точки S проведем прямую параллельную линиям измерения, то получим их точку схода F". Она и будет точкой измерения прямых, идущих в точку схода Fл. В перспективе для определения точки измерения достаточно от точки Р отложить совмещенную точку зрения и радиусом F и S совместить т. S с линией горизонта – получим т. Fм.
