Правила нанесения шероховатости поверхности на чертежах

Правило 1. Обозначение шероховатости поверхности располагают относительно основной надписи чертежа так, как показано на рис.9. При расположении поверхности в заштрихованной зоне обозначения наносят только на полке линии выноски. Острие знака шероховатости должно прикасаться к обрабатываемой поверхности с той стороны, откуда возможен подвод режущего инструмента.

Рисунок 9. Обозначение шероховатости поверхности знаком с полкой относительно основной надписи.

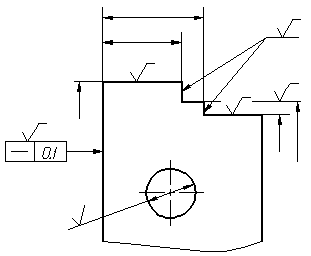

Рисунок 10. Пример расположения обозначения шероховатости поверхности.

Правило 2. Обозначения шероховатостей на изображении изделия располагают на линиях (по возможности ближе к размерной линии) или на полках линий-выносок.

Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, а также разрывать выносную линию (рис.10), на рамке допуска формы.

Правило 3. При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (рис.11).

Рисунок 11. Указание шероховатости одинаковой для всех поверхностей изделия.

Размеры и толщина линий знака в обозначения шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1.5 раза больше, чем на обозначениях, нанесенных на изображении. Расстояние от знака до верхней и до правой вертикальной лини рамки чертежа должно составлять 5…10 мм.

Правило 4. Обозначение шероховатости, одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа (рис.12) вместе с условным обозначением . Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости, должны иметь шероховатость, указанную перед условным обозначением .

Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

Рисунок 12. Указание шероховатости одинаковой для части поверхности изделия.

Правило 5. Для деталей, изготовленных литьем, ковкой, штамповкой или другими способами формообразования, т.е. без механического удаления слоя металла, на рабочем чертеже целесообразно в правом верхнем углу проставить шероховатость поверхностей, необработанных по данному чертежу. Для этого используют знак с указанием численного значения параметра шероховатости (рис.13).

Рисунок 13. Указание шероховатости, когда часть поверхности не обрабатывается по данному чертежу.

Примечание: Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется.

Правило 6. Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указанно на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Правило 7. Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных для них колес – на линии расчетной окружности (рис.14).

а)	б)
в)	г)
Рисунок 14. Примеры обозначения шероховатости рабочих поверхностей зубьев

Правило 8. Обозначение шероховатости рабочих поверхностей профиля резьбы наносят условно на выносной линии для указания размера резьбы или на размерной линии. (рис.15).

Рисунок 15.1. Пример обозначения шероховатости наружной резьбы.

Рисунок 15.2. Пример обозначения шероховатости внутренней резьбы

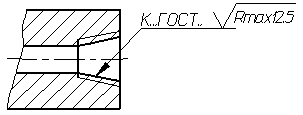

Рисунок 15.3. Пример обозначения шероховатости внутренней конической резьбы

Рисунок 15.4. Пример обозначения шероховатости внутренней резьбы
