Необходимые инструменты и расходные материалы

Шлейфы

Что такое «rounded cables» или зараунденные шлейфы?

В дословном переводе с английского "rounded" означает "скругленный, сделанный круглым". По сути, "rounded cables" представляют собой плоские шлейфы, превращенные в гибкие трубочки.

Рисунок 7 – Шлейф «round cable»

Те времена, когда настольные компьютеры не грелись, давно канули в Лету. Сейчас с помощью парочки компьютеров можно целую комнату нагреть, никакие батареи не нужны. Правда, выполняя отопительную функцию, компьютер вряд ли порадует своей непосредственной работой. Для оптимальной работы системы, особенно разогнанной, компьютер нужно охлаждать.

Ведущую роль в охлаждении компьютера, разумеется, играет вентиляция. Принцип простой: горячий воздух выдувается из корпуса, а комнатный - вдувается, тем самым охлаждаются внутренности компьютера. Чем больше препятствий на пути воздушного потока, тем менее эффективно охлаждение. Поэтому если есть такие препятствия, то с ними надо бороться. В первую очередь, в глаза бросаются все эти серые беспорядочно свисающие плоские шлейфы, которые не только эстетически ухудшают внутренний вид компьютера, но еще и затрудняют его вентиляцию. Чтобы навести порядок в проводах и улучшить охлаждение как раз нужны зараунденные шлейфы «rounded cables».

Их можно сделать и самому, разделив плоский многожильный шлейф в средней его части на отдельные провода и объединив их затем в трубочку клейкой лентой. Процесс кропотливый и требует аккуратности.

Зараунденные шлейфы повышают эффективность вентиляционной системы охлаждения, поскольку не загромождают корпус компьютера в отличие от стандартных плоских шлейфов. С ними система будет работать гораздо лучше, плюс, внутри компьютера вид будет такой же стильный, как и снаружи, и ко всему прочему, внутри корпуса будет больше места и порядка для апгрейда или диагностики, что тоже немаловажно.

К другим достоинствам зараунденных шлейфов можно добавить их гибкость (в отличие от стандартных плоских IDE-шлейфов), стильный вид, легкость в установке.

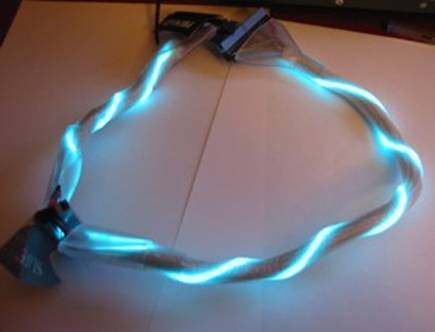

Зараунденные шлейфы бывают разных видов и цветов, от простых до экранированных с металлической оплеткой; шлейфов с эффектом свечения в темноте; светящихся шлейфов со встроенным в них электролюминесцентным шнуром, шлейфов с ультрафиолетовым покрытием.

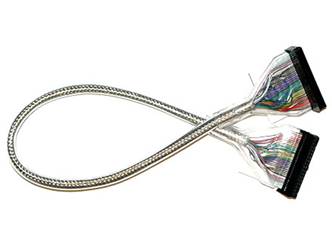

Рисунок 8 – Виды шлейфов «round cable»

В основном выпускаются ATA66/100/133 IDE Rounded Cables, Floppy Rounded Cables, ATA133 IDE Rounded Cables, SCSI 50pin Rounded Cables длиной приблизительно 45 см, 63 см, 92 см; Ultra LVD Rounded Cables длиной 75см, 125см и 200см.

Флешка в клавише "Enter" от Cei

Старый корпус флешки сломался и моддер Cei вмонтировал флешку в клавишу enter от старой клавиатуры. Получилась стильная и небольшая флешка.

Рисунок 14 – Флешка в разобранном виде и флешка в корпусе от клавиши «Enter»

Следует учесть, что набор инструментов для моддинга варьируется в зависимости от объекта (компьютер, мобильный телефон, телевизор, холодильник, стол, и т.п.)

Для моддинга, как правило, используются следующие инструменты и расходные материалы:

1. Отвертки (такие же, как для обычной сборки компьютера)

Рисунок 15 - Отвертки

2. Паяльник мощностью 25 Вт, припой, флюс (обязательно нейтральный)

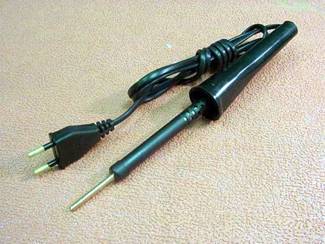

Рисунок 16 – Паяльник и припой

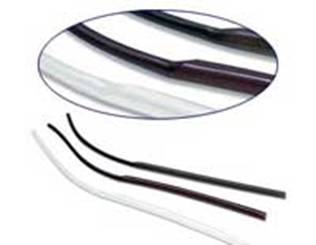

3. Термоусадочная трубка, зажигалка. Можно изолировать провода и изолентой, но это не так красиво. К тому же изолента, если она намотана на предмет сложной формы и плохо закреплена, со временем или от нагрева может расползаться, а закрепить иногда бывает проблематично. Вместо зажигалки (она слишком горяча) лучше использовать строительный фен, если он есть;
4. Миниатюрная углошлифовальная машина с набором насадок для отрезки, сверления, шлифования, и т.п. Она иногда неправильно называется "дремелем" по названию фирмы Dremel, выпускающей такие инструменты, так же, как все копировальные аппараты неправильно называют "ксероксами". Миниатюрные углошлифовальные машины отличаются от полноразмерных "болгарок" (использование которых в моддинге крайне неудобно и небезопасно), во-первых, меньшей мощностью (в пределах 100 Вт), а во-вторых, большей частотой оборотов (15 000 - 30 000 об/мин). Фирменные "дремели" фирмы Dremel отличаются высоким качеством, однако недоступны многим моддерам, поэтому на практике приходится пользоваться машинками других марок, а иногда и вовсе обходиться без них;
