Защита от затянувшегося, либо несостоявшегося пуска СД

Нулевая защита (защита от самозапуска)

Обеспечивает отключение двигателя при снижении напряжения сети ниже допустимого, исключает несанкционированное включение при появлении напряжения сети.

Осуществляется:

а) при кнопочном управлении с помощью линейных контакторов КЛ (см. рисунок 2.27);

б) при управлении командоконтроллером с помощью специального реле напряжения РН (см. рисунок 2.28).

РН выполняет в схемах так же и собирательную функцию, в цепь катушки РН включают контакты всех аппаратов защиты, которые есть в схеме. Последовательное включение двух контактов РН понижает надежность сети, но повышает надежность работы защиты.

Работа схемы: Для первоначального включения схемы ключ S необходимо перевести в нулевое положение, при этом получит питание катушка РН (при отсутствии аварийной ситуации в электроприводе) и встанет на самопитание через свой контакт РН. После этого, при переводе S влево или вправо включается соответствующий контактор. При снижении напряжения ниже допустимого отключается РН и, соответственно, ранее включенный контактор. Повторное включение схемы возможно лишь через нулевое положение ключа управления S.

В тех случаях, когда требуется самозапуск двигателя его подключение к питающей сети осуществляется либо через QF, либо через тумблер при малой мощности двигателя.

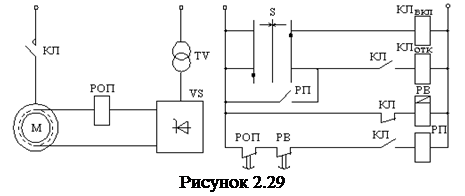

Защита пусковой обмотки от длительного тока осуществляется с помощью реле обрыва поля и реле времени. На рисунке 2.29 приняты обозначения: TV – согласующий трансформатор; РП – реле промежуточное; S – ключ с самовозвратом в исходное положение; РВ – реле с выдержкой времени при отпускании (t_у^РВ @ t_{п доп} = (10¸60)с).

Алгоритм защиты: Если в течении времени, равном уставке РВ не произойдет подача напряжения на обмотку возбуждения, т.е. не включится РОП, пуск следует считать несостоявшимся и статор должен быть отключен от питающей сети.
