Краткий обзор систем АЭП переменного тока

Электроприводы переменного тока

До последнего времени основным регулируемым ЭП был ЭП постоянного тока, основным недостатком которого является коллектор, через который идет основной поток энергии.

Недостатки:

- требует ухода;

- нельзя устанавливать в агрессивных и взрывоопасных средах;

- ограничено предельное быстродействие.

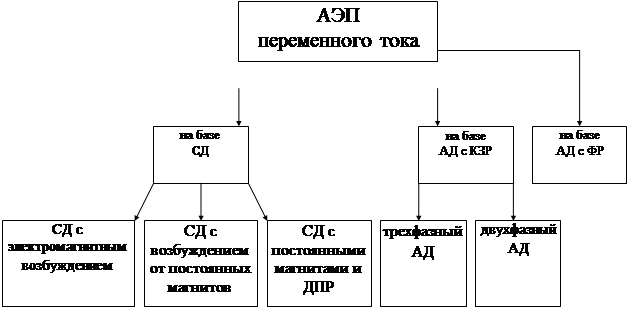

С учетом опыта эксплуатации систем постоянного тока, новой элементной базы силовой схемы системы регулирования и при более высоких требованиях к системе созданы современные системы АЭП переменного тока (см. рисунок 9.1).

Рисунок 9.1

Сравнительная оценка сложности систем АЭП постоянного и переменного тока представлена в виде таблицы 9.1.

Таблица 9.1 Сравнительная оценка сложности систем АЭП постоянного и переменного тока

Дополнительные преимущества:

1) АД с КЗ ротором:

- дешевизна;

- вес и габариты (0.5 от веса ДПТ);

- меньший расход цветных металлов.

2) ВД:

- имеет холодный ротор и рекомендуется к применению в прецизионных АЭП.
