Таблица 3.2 Технико-экономические показатели 1 м площади наружных стен
Материал | Толщина стены, мм | Трудоемкость, чел.-дн. | Масса, кг | Расход кирпича, шт. | Расход цемента, кг |
Полнотелый керамический кирпич | 0,47 | ||||
То же силикатный кирпич | 0,47 | ||||
Керамический камень | 0,32 |
В качестве опор в здании используют кирпичные столбы, сборные железобетонные колонны, стойки из асбестоцементных труб, прогоны.
Кирпичные столбы (рис. 3.26) квадратного или прямоугольного сечения (минимальное сечение 510 х 380 мм) выкладывают из кирпичей высокой марки и на растворе марки не ниже 50 с обязательной перевязкой швов в каждом ряду. Для увеличения их несущей способности кладку армируют сеткой из проволоки диаметром 5—6 мм с размерами ячеек 100-150 мм через 2-4 ряда кладки. Нередко для повышения несущей способности таких опор их заключают в сварной каркас из уголков и полос стали с последующим оштукатуриванием по металлической сетке.

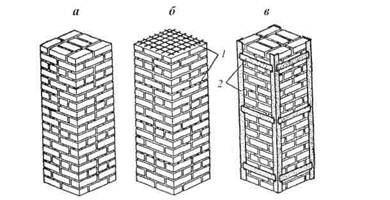

Рис. 3.26. Кирпичные столбы:
|
|
а — неармированный; б — армированный сеткой;
в — усиленный стальной обоймой;
1 — проволочная сетка; 2 — обойма из уголков и планок
В каждом этаже на уровне конструкций перекрытий (прогонов) на кладку столба под их концы укладывают железобетонные плиты.
При значительных нагрузках вместо каменных столбов применяют железобетонные колонны (рис. 3.27, а) которые вместе с прогонами образуют каркас здания. Опирание прогонов на колонны осуществляется путем приварки стальных закладных деталей, имеющихся в теле прогона и колонны.
Стойки из асбестоцементных труб (рис. 3.27, б) с внутренней полостью, заполненной бетоном и арматурой, при небольших размерах поперечного сечения способны воспринимать значительные нагрузки.
Прогоны (рис. 3.27, в—д) — это горизонтальные несущие элементы прямоугольного или таврового сечения. Их опирают на железобетонные подушки в кирпичных стенах или столбах. Концы прогонов на столбах соединяют стальными накладками, в наружных стенах имеются Г-образные анкеры, которые заделывают в кладку.
Рис. 3.27. Колонны, стойки и прогоны:
а — железобетонная колонна; б — стойка из асбестоцементной трубы;
в — опирание прогона на колонну; г — то же на кирпичный столб;
д — то же на стену; 1 — консоль; 2 — выпуски арматуры;
3 — асбестоцементная труба; 4 — монолитный бетон; 5 — стальная накладка;
6 — ригель таврового сечения; 7 — железобетонная подушка;
8 — анкеры, заделываемые в кладку
