Класс точности | Длины сторон тр-ков | Допустимая С.К.П. измерения гор.углов | Допустимая угловая невязка в тр-ке | Допустимая относит. погрешность Опред стороны | С.К,П, опред.коорд. |
1 разряд | 0,5 - 5 | 5" | 8" | 1/ 20 000 | 0,8 — 1,0 м |
2 разряд | 0,25-3 | 10" | 10" | 1/10 000 |
Развитие съемочных геодезических сетей СГС
Выполняется силами строительных, проектных организаций.
1. Развивают от пунктов ГГС и ГСС до плотности, обеспечивающей крупномасштабную топографическую съемку 11: 500 — 1: 5 000). Эти плотности
отражены в инструкциях:
Плотность пунктов на незастроенной территории на 1 кв. км: 1: 5 000 — 4 пункта
1: 2 000 — 12 пунктов
1: 1 000 — 16 пунктов
1: 500 — устанавливается исполнителем.
2.Методы развития:
- прокладка теодолитных ходов
- геодезическими засечками
-микротриангуляция
Основные характеристики СГС (сети съемочного обоснования), развитой
прокладкой теодолитного хода
Масштаб съемки | Предельная длина хода между исх.пунктами, км | Длина линий в теод.ходе, м | Допустимые невязки | ||
Угловая, Усл.лин. | Абс.лин.,м | Относительная линейная | |||
1: 5 000 | 2,0 | ||||
1: 2000 | 1,0 | 1/1000 | |||
1: 1 000 | 1,8 | 20 — 350 | 0,6 | 1/2000 | |
1: 500 | 0,9 | 0,3 |
Точность определения координат СГС = 0,1 мм в масштабе создаваемого плана съемки.
|
|
Высотная геодезическая сеть
Высотная государственная геодезическая сеть создается методом геометрического
нивелирования, поэтому ее называют также государственная нивелирная сеть.
Нивелирование — совокупность измерений на местности, в результате которых
определяют превышение между точками местности с последующим вычислением их
отметок (высот) относительно принятой исходной уровненной поверхности.
По точности и назначению высотная государственная геодезическая сеть
подразделяется на четыре класса: I, II, III, IV
Сети I, II, и III классов создаются организациями ГУГК, IV класса
ведомственными организациями.

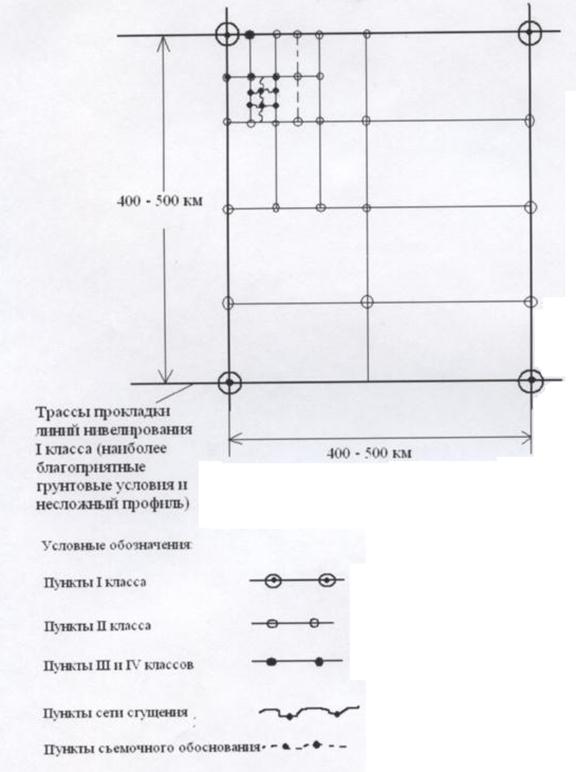

Принципиальная схема построения высотной государственной геодезической сети.
