Тема 1.1. Структура систем ПДС

Ретных сообщений.

Раздел 1. Системы передачи диск

Опорный конспект лекций

Автоматизация офиса

Исторически автоматизация офиса началась с рутинной секретарской работы и лишь позднее заинтересовала инженерно-технических работников и менеджеров для их дальнейшей информатизации. В настоящее время известны несколько десятков коммерчески доступных программных продуктов, обеспечивающих технологию автоматизации офиса: текстовый процессор, электронная почта, аудиопочта, табличный процессор, электронный календарь, компьютерные конференции, телеконференции, хранение изображений, видеотекст, а также специализированные программы контроля исполнительской дисциплины: ведения документов, проверки исполнения приказов и т.д. К офисным технологиям относится использование и некомпьютерных средств: аудио- и видеоконференций, факсимильная связь, ксерокс и другие средства оргтехники.

по дисциплине «Программные и аппаратные средства передачи информации»

для специальности 210407

Составила преподаватель

Резакова О.О.

Смоленск, 2008

Содержание:

Информация – это сведения, являющиеся объектом передачи, распределения, хранения или непосредственного использования.

Сообщение – это форма представления информации.

Дискретными называют сообщения, составленные из букв, цифр, знаков препинания, символов языков программирования, команд.

Непрерывные сообщения – музыка, устная речь, телевизионное изображение – складываются из элементов, которые могут принимать любое количество значений.

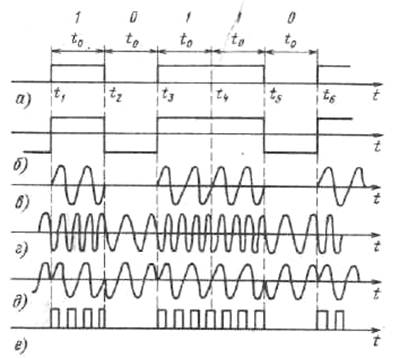

Рис. 1. Виды двоичных сигналов

а) однополюсные сигналы – могут иметь токовую или бестоковую значащую позицию;

б) двухполюсные – могут иметь отрицательную или положительную позицию;

в) амплитудно – модулированные сигналы;

г) частотно – модулированные сигналы;

д) фазомодулированные сигналы;

е) импульсные сигналы.

От «в» до «е» используются для передачи по каналам связи.

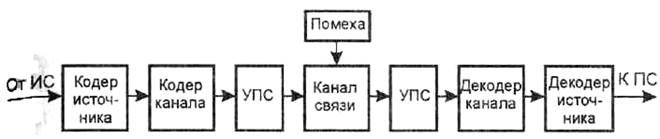

Рис. 2. Структурная схема ПДС

ИС – источник сообщения;

ПС – получатель сообщения;

КИ – кодер источника – для устранения избыточности на передачи;

КК – кодер канала – для преобразования схожей кодовой комбинации с целью повышения верности передачи;

ДК – декодер канала;

ДИ – декодер источника;

УПС – устройство преобразования сигнала – для согласования кодера и декодера канала с непрерывным каналом связи.

Виды электросвязи:

1. Телеграфная связь;

2. Передача данных (ПД)

3. Факсимильная связь:

Перечисленные виды электросвязи в совокупности образуют общую систему документальной связи страны.

1)

2) Телеграфная связь – предназначена для передачи и приема текстовой информации. Состоит из 3-х подсетей:

- СОП (сеть общего пользования, предназначена для населения);

- АТ-ТХ (сеть абонентского телеграфа и ТЕЛЕКС, предназначена для предприятий, учреждений, организаций);

- СНК (сеть непосредственных каналов, предназначена для сдачи каналов в аренду воинским частям).

Рис 3. Структурная схема абонентского телеграфа.

ТА – телеграфный аппарат;

АУ – абонентская установка;

ПК – персональный компьютер;

М – модем (модуляция, демодуляция);

ПСКК – подстанция коммутации каналов;

КТА – каналообразующий телеграфный аппарат (для преобразования дискретных телеграфных каналов).

В одном канале ТЧ можно организовать 24 канала со скоростью 50 Бод, либо 12 каналов со скоростью 100 Бод, либо 6 каналов со скоростью 200 Бод.

Рис 4. Структурная схема СОП

Коммутация каналов – организация трактов только на время передачи и приема сообщения. Сеть работает только в реальном масштабе времени.

Коммутация сообщений - передача данных в специальном формате по некоммутируемому каналу с переприемом, скорость передачи телеграфной связи 50 – 200 Бод.

Коммутация пакетов – способ распространения информации, при котором сообщения делятся на отдельные блоки, каждый из которых снабжается специальным заголовком и передаются двумя методами:

- виртуальным – формируется служебный пакет, который прокладывает путь следования информационным пакетам.

- дейтаграммным – пакеты одного и того же сообщения следуют различными маршрутными направлениями.

2) Передача данных – передача любых форматов сообщения по коммутируемым и некоммутируемым каналам связи.

Рис.5. Структурная схема ПД

ПК – персональный компьютер, предназначен для обработки, передачи и хранения информации

М-модем – модулятор и демодулятор, объединенные в одном устройстве преобразования сигналов.

МП – модемный пул - для соединения компьютера с телефонным аппаратом.

Сервер – представляет информацию, может хранить временную информацию.

ТК – терминальный концентратор, предназначен для разбивки сообщения на пакеты определенной длительности.

ЦКП – центр коммутации пакетов, выполняет маршрутизацию пакетов различными способами.

ФЛАГ

АДРЕС

УПРАВЛЕНИЕ

ИНФОРМАЦИЯ

КПК

ФЛАГ

Рис. 6. Структура пакета

Флаг – комбинация битов 01111110, с помощью которого определяют начало и конец кадра.

Адрес – определяет адрес первичной или вторичной станции, участвующих в передачи контрольного кадра.

Управление – содержит команды или ответы, а также порядковые номера, используемые при отчете о правильности передачи кадра канального управления.

КПК – контрольное поле кадра – предназначено для обнаружения ошибок при передачи данных между двумя станциями.

3) Факсимильная связь – предназначена для передачи и приема неподвижных изображений (сообщений); скорость 2,4 – 9,6 кбит/с.

Состоит из:

- ТЕЛЕФАКС – абонентская служба факсимильной связи, абонентские установки которой располагаются у пользователей.

- БЮРОФАКС – факсимильная система общего пользования, имеющая оконечные установки в отделениях связи и обслуживающая пользователей по правилам принятых в обычной почте.

- ТЕЛЕКС – система передачи документов с помощью оконечных устройств передачи данных.

Методы передачи дискретных сигналов:

В системах ПДС дискретные сигналы могут передаваться последовательно или параллельно.

- при последовательной передачи, единичные элементы следуют в канале поочередно.

- при параллельном, единичные элементы объединяются в группы и передаются одновременно по отдельным каналам.

По способу организации связи различают:

- одностороннюю передачу;

- двухстороннюю поочередную передачу;

- двухстороннюю одновременную передачу.

Рис 7.Способы организации связи

А) односторонняя передача; Б) двухсторонняя поочередная передача;

В) двухсторонняя одновременная передача

По способу синхронизации три метода передачи дискретных сообщений: синхронный, асинхронный и стартстопный.

При синхронном методе передатчик и приемник работают постоянно и непрерывно, независимо от наличия информации, подлежащей передачи. Если информация отсутствует, ее заменяют специальной выделенной служебной комбинацией.

При асинхронном методе передаче дискретного сигнала, его значимые моменты могут находиться в любых фазовых соотношениях со значимыми моментами любого другого сигнала.

Стартстопный метод характеризуется наличием исходного стокового положения, которое длится сколь угодно долго. По каналу в это время передается сигнал определенного значения позиции, удерживающего приемник на стопе. Передаче очередной комбинации предшествует служебный элемент противоположной значащей позиции, называемый стартовой. Моментом начала циклов передачи и приемов является переход от стоповой позиции сигнала к стартовой, называемый стопстартовым.

ГU, В

Рис 8. Стартстопный метод ПД.

Характеристики систем ПДС.

I. Количественные характеристики:

1) Скорость модуляции – количество единичных элементов сигнала, передаваемых в 1 секунду

[Бод]

1 Бод – одна элементарная посылка, передаваемая за 1 секунду

2) Скорость передачи информации – количество информационных единичных элементов – бит, переданных в секунду (бит/с).

[бит/с]

V – скорость модуляции;

n – общее число элементов;

m – число информационных элементов.

3) Производительность – число знаков, передаваемых в минуту или число слов, передаваемых в час.

[зн/мин]

[сл/час]

R – число знаков;

Q – число слов;

n – общее число элементов;

n_см – число знаков в одном слове (величина равна 8,5).

II. Качественные характеристики:

1) Краевые искажения – нормированная величина искажений передаваемых элементов, измеряемая непосредственно на выходе телеграфного аппарата. Норма передачи на искажение передатчика обычно 2,4 %.

2) Исправляющая способность – способность приемника правильно воспроизводить искаженные дискретные сигналы

%

а – зона регистрации, может находиться от 1 до 2-х % от t₀.

3) Запас устойчивости – разность между величиной исправляющей способности μ приемника и величиной суммарных краевых искажений δ_общ на выходе этого приемника:

Δ=μ – δ_общ;

Если запас устойчивости Δ>0, то связь устойчивая, если меньше или равно 0, то связь неустойчивая.

Искажения:

Различают два вида искажений: краевые и искажения дробления.

Краевые искажения представляют собой смещение краев, т.е. значащих моментов единичных элементов относительно их идеального положения.

t_пер = t₀*n

t_{пер.теор.} = t₀*m

По характеру краевые искажения можно разделить на 3 вида:

1 ) регулярные искажения, или преобладания, для которых величина и знак смещения остаются постоянными в течение длительного времени.

2) характеристические искажения, величина и знак которых меняются в зависимости от характера передаваемой комбинации.

3) случайные искажения – вызываемые мешающими воздействиями в канале связи (помехами, кратковременными перерывами, колебаниями уровня).

Искажения дробления - вызывают изменение значащей позиции принятого элемента, но только не на краю, а внутри интервала времени t₀. Длительность дроблений является величиной случайной, изменяющейся в пределах 0<t_др<t₀

Общий процент искажений

δ_общ = δ_др + _δсл + δ_рег + δ_хар.

Контрольные вопросы:

1. Назначение каждого вида электросвязи

2. Какова скорость передачи факсимильного сообщения?

3. Перечислите и поясните методы передачи дискретных сообщений по способу синхронизации.

4. Какова норма передачи на искажение передатчика?

5. Перечислите и поясните виды искажений
