Цикл Дизеля. Цикл с подводом теплоты при постоянном давлении состоит из двух адиабат, одной изобары и одной изохоры (рисунок 7.2)

Цикл с подводом теплоты при постоянном давлении состоит из двух адиабат, одной изобары и одной изохоры (рисунок 7.2).

Характеристиками цикла являются:

– степень сжатия;

степень предварительного расширения.

Количество подведенной теплоты:

.

Количество отведенной теплоты (абсолютное значение):

.

Работа цикла: .

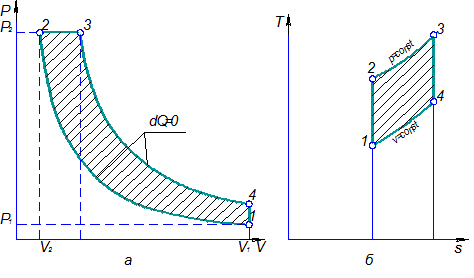

Рис. 7.2 – Диаграмма цикла двигателя внутреннего сгорания с подводом теплоты при р = const в pv– и Ts координатах

Термический КПД цикла:

. (7.2)
