Тепловыделения отрицательно сказываются на процессе резания

Механическая работа затрачиваемая на срезание с заготовки припуска превращается в тепловую энергию.

Тепловые явления

Билет №8

Количество теплоты, выделяющееся в процессе резании, приближенно можно определил, из выражения Q=P_z V Дж/мин. Тепловой баланс процесса резания

Q=Q_д+Q_П.П+Q_з.т=Q_с+Q_заг+Q_И+Q_Л

Q_д - количество теплоты, выделяющееся при упруго-пластических деформациях;

Q_П.П - количество теплоты при трении о переднюю поверхность;

Q_з.т - количество теплоты при трении инструмента о заготовку;

Q_с -количество теплоты, отводимое стружкой;

Q_заг - количество теплоты, отводимое заготовкой;

Q_И - количество теплоты, отводимое инструментом;.

Q_Л- теплота лучеиспускания - переходит в окружающую среду.

Значения слагаемых зависят физико-механических свойств материала, инструмента, режимов, геометрии и тд.

В зависимости от режимов стружкой отводится 25-95% всей теплоты, заготовкой -10-50% инструментом 2-8%.

Лезвие нагревается до Т⁰=800-1000⁰С. Ускоренный износ, структурные превращения приводят к потере режущих свойств.

Изменяются геометрические размеры заготовки Наибольшее влияние на Т ⁰С оказывает V Наименьшее - глубина резания.

Билет №9

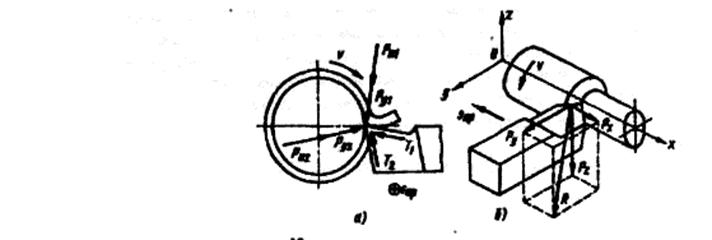

Силы, действующие на резец и заготовку.

Система сил, действующих при точении, может быть приведена к одной равнодействующей силе R.

Точки приложения этой силы находятся на рабочей части резца. Для практических целей обычно нужна не сама равнодействующая R, а ее составляющие, действующие в заданных направлениях. Такими силами являются:

1)Сила P_Z - действующая в плоскости резания в направлении главного движения и определяющая нагрузку на станок и резец. Величина Р_Z определяет крутящий момент М_кр, по которому ведется расчет зубчатых колес и валов коробки скоростей станка

2)Сила Ру - радиальная составляющая, приложенная перпендикулярно к оси заготовки. Эта составляющая определяет силу отжима резца и прогиб заготовки, обуславливает точность изготовления детали. Сила Р, необходима для расчета станины и суппорта станка.

3)Сила Рx - составляющая, действующая вдоль оси заготовки параллельно направлению подачи. Эта сила определяет нагрузку механизма подачи станка.

Эти силы взаимно перпендикулярны, поэтому равнодействующую R определяют как диагональ параллепипеда

Соотношение Рx, Рy и Pz не остается постоянных и зависит от геометрических параметров рабочей частя резца, элементов режима резания (V,t,S), износа резца, физико-механических свойств обрабатываемого материала и условий резания.

Отношения возрастает с увеличением износа резца. Увеличение подачи S увеличивает , уменьшение главного угла в плане увеличивает В некоторых случаях

обработки Ру или Рх может не быть. Сила Р_Z действует всегда, поэтому ее часто называют главной составляющей силы резания.
