Раздел 3. Точность изготовления машин.
Управление качеством продукции.
Управление качеством продукции - это совокупность действий, осуществляемых при создании, эксплуатации или потреблении продукции в целях установления, обеспечения и поддержания необходимого уровня её качества.
Объект управления – процессы, от которых зависит качество на всех этапах жизненного цикла изделия.
Управляющие решения принимаются на основе сопоставления информации о фактическом состоянии управляющего процесса с приведенными в документации характеристиками.
Управляющее воздействие на сохранение фактического состояния управляющего процесса или корректировку этого процесса.
Система управления качеством – совокупность управляющих органов и объектов управления, взаимодействующих с помощью материально-технических и информационных средств.
Система управления качеством включает комплекс организационных, технических, экономических, социальных мероприятий необходимых для достижения требуемого уровня качества.
Система управления качеством – часть управления предприятием.
Технические и экономические показатели качества зависят от технологии изготовления. Соблюдение технологии и технической документации является залогом достижения требуемого уровня качества детали, сборочной единицы и изделия в целом.
Точность изготовления изделий - соответствие формы, размеров и положения обработанной поверхности требованиям чертежа и технических условиий. Точность – один из показателей качества.
Точность определяет качество. Кроме того, точность необходимо обеспечивать при возрастании рабочих скоростей и нагрузок, воспринимаемых изделием. Точность изготовления определяет конструктор, он же определяет точность взаимного расположения деталей. Обеспечивается точность в процессе изготовления. Таким образом, в процессе обработки деталь должна занимать вполне определенное положение относительно узлов станка, приспособлений, инструмента и частей оборудования. Это положение выбирается на основе теории базирования.
Базирование – придание детали требуемого положения относительно выбранной системы координат.
База – поверхность изделия, совокупность поверхностей, ось или точка, принадлежащие заготовке или изделию и используемые для базирования.
Совокупность трех баз, образующих систему координат заготовки или изделия, называют комплектом баз.
Любое тело в пространстве имеет 6 степеней свободы:
- перемещение относительно оси X;
- перемещение относительно оси Y;
- перемещение относительно оси Z;
- поворот относительно оси X;
- поворот относительно оси Y;
- поворот относительно оси Z;

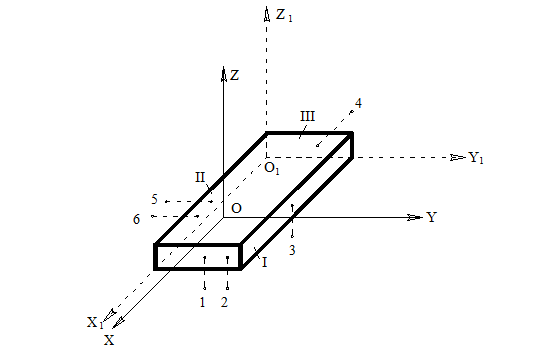

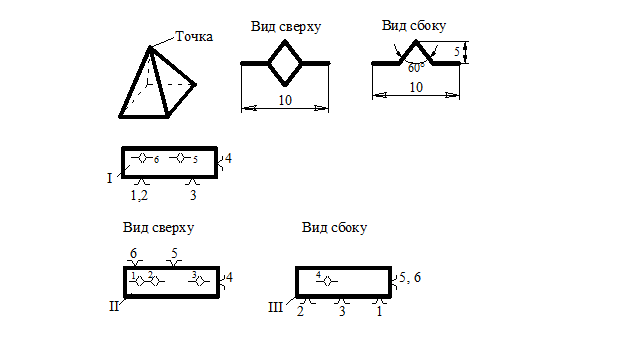

Таким образом, чтобы ограничить перемещение тела в пространстве, необходимо ограничить его перемещение относительно трех координатных осей и иметь возможности вращаться относительно этих осей. Реальное тело контактирует с базирующими поверхностями по площадкам, которые условно можно считать точками, т.е. для обеспечения неподвижности реального тела на него необходимо наложить 6 связей в 6 точках. Одна точка символизирует 1 связь. Точки 1,2,3 расположены на установочной базе. За установочную базу принимается плоскость наибольших габаритов, она имеет тело одного перемещения и двух поворотов. Точки 5 и 6 – это так называемая направляющая база, на ней расположены две опорных точки. Направляющая база лишает тело двух степеней свободы: 1 перемещения и 1 поворот вокруг Z. Точка 4 лишает тело одного перемещения. Каждая опорная точка обозначается в виде призмы на чертежах, основная точка – вершина четырехгранной пирамиды.
Точки с 1 по 6 – опорные точки. Поверхности І, ІІ, ІІІ - базы.
