Технология передачи данных Т1/Е1 и частичный Т1/Е1

Система передачи Т1, используемая в аналоговых приложениях, обычно состоит из двух банков каналов, соединенных линией Т1. Банк каналов принимает сигналы от 24 аналоговых каналов, затем преобразует каждый аналоговый сигнал в цифровую форму и мультиплексирует цифровые сигналы в поток Т1. На противоположном конце линии Т1 другой банк каналов разделяет сигналы, при необходимости преобразуя некоторые из них в аналоговую форму и пропуская те сигналы, которые должны быть в цифровой форме, к устройству обработки данных (Data Service Unit - DSU). Обычно DSU является интерфейсом маршрутизатора, поэтому данные должны оставаться в цифровой форме. На рис. 2 показана система передачи по линии Т1.

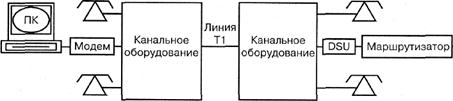

Рис. 2. Система передачи Т1

Оборудование Т1 может быть сконфигурировано таким образом, чтобы часть из 24 каналов была заранее выделена для передачи голоса, а остальные - для передачи потока данных. Это особенно актуально для среды, где отсутствует трафик данных, достаточный для полного использования ресурса линий Т1.
