Оценка шероховатости поверхности методом сравнения

Оценка шероховатости поверхности производится в цеховых условиях различными методами. Одним из наиболее распространенных является метод сравнений, Сущность этого метода заключается в сравнении контролируемой поверхности с поверхностью специально изготовленного эталона, называемого образцом шероховатости.

Образцы шероховатости изготавливаются в соответствии с требованиями ГОСТ 9378-81. Они представляют собой металлические пластины (рис.84) с плоской или цилиндрической рабочей поверхностью размером 30 ´ 20 мм. Рабочая поверхность каждого образца обработана одним из следующих способов: наружным точением, внутренней расточкой, зенкерованием, развертыванием, строганием, торцевым или цилиндрическим фрезерованием, круглым, плоским, торцевым или внутренним шлифованием, полированием, доводкой. Различные режимы резания, применяемые при обработке рабочих поверхностей, обеспечивают получение образцов шероховатости поверхности от 4-го до 13-го классов.

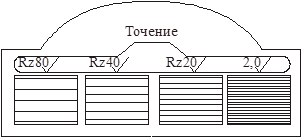

Рисунок 84 - Образцы шероховатости

Сравнение поверхностей детали и образца производят визуально («на глаз») или на ощупь, проводя ногтем или ребром монеты поперек следов обработки. Надежные результаты контроля получаются только для поверхностей до 6-го класса. При проверке более чистых поверхностей используют различные оптические приборы. Применение лупы обеспечивает надежную оценку до 9-го класса. Применение микроскопов сравнения, у которых в поле зрения наблюдаются одновременно и контролируемая поверхность и поверхность образца, позволяет получить правильную оценку шероховатости поверхности до 11-го класса.

При выборе средств измерения следует учитывать:

· возможность измерения на приборе параметра, установленного при нормировании (на чертеже);

· пределы измерения и величины допустимых значений параметра;

· погрешность измерения;

· конструктивные особенности деталей;

· требуемую производительность контроля;

· материал деталей и другие условия.
