Расчет строп на прочность

10 11 12 13 14 15 16

Параметры плиты:

· монолитная;

· размер 55 м;

· толщина 16 cм = 0,16 м; Плотность железобетонной плиты 2500 кг/м³.

Канат двойной свивки типа ЛК-РО конструкции

6х36 (1+7+7/7+14)+1о.с.(ГОСТ 7668-80)

Рисунок 15 - Канат ЛК-РО.

Технические характеристики

Диаметр каната 9,7-58,5 мм

Разрывное усилие каната 49,85-1790 кН

;

Н;

Н.

Следовательно, расчетное разрывное усилие Рраз.=392,4 кН меньше разрывного усилия по ГОСТ Рmax=1790 кН и отсюда следует что данный строп обеспечит безопасность при работе со строительными плитами.

7.Определение границ опасных зон при работе кранов.

Основополагающим принципом определения опасной зоны является досягаемость подвижных выступающих либо двигающихся частей машин и оборудования в нормальном режиме работы и в случае падения или разрушения их, а также при падении поднимаемых или переносимых грузов.

Досягаемость падающей детали будет зависеть от высоты подъёма Н, причём отклонение от проекции груза на горизонтальную плоскость будет равным и одинаково вероятным в любую из четырёх сторон. В плане зона досягаемости изображается в виде окружности. Расстояние возможного отлёта груза для определения границы опасной зоны принимается равным одной трети Н (рис. 4)

Рисунок 16 – Схема к определению опасной зоны у грузоподъёмного механизма

, где– высота подъёма груза.

Радиус опасной зоны определяется формулой:

, где– вылет стрелы крана или крюка на стреле крана; – наибольший размер груза по горизонтальной составляющей; – высота подъёма груза.

Граница опасной зоны показана на рис. 17.

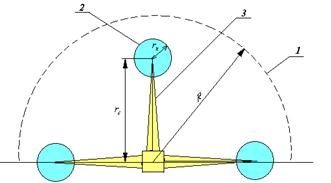

1 – граница опасной зоны; 2 – граница зоны возможного падения груза; 3 – стрела крана

Рисунок 17 – Опасные зоны при работе крана.

Определив размеры опасной зоны при работе крана, необходимо обезопасить работников, поставив ограждения и обозначить зону знаками безопасности.

Расчет размеров опасной зоны.

8.Знаки безопасности, используемые для оконтуривания опасных зон при работе кранового оборудования.

В соответствии с ГОСТ Р 12.4.026-2001 «Знаки безопасности» площадка выполнения грузоподъемных работ должна быть обозначена красно-белой или жёлто-чёрной сигнальной разметкой. На территории производства работ не должно находиться посторонних. Обязательно по периметру площадки должны находиться знаки, предупреждающие о возможном падении груза. Такие как:

Опасно. Возможно падение груза.

Вблизи опасных зон, где используется подъемно - транспортное оборудование, на строительных площадках, участках, в цехах, мастерских и т.п.

Внимание. Опасность (прочие опасности)

Применять для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак необходимо использовать вместе с дополнительным знаком безопасности с поясняющей надписью.

Запрещение (прочие опасности или опасные действия)

Применять для обозначения опасности, не предусмотренной настоящим стандартом. Знак необходимо использовать вместе с поясняющей надписью или с дополнительным знаком безопасности с поясняющей надписью.
