Определение центра масс изделия

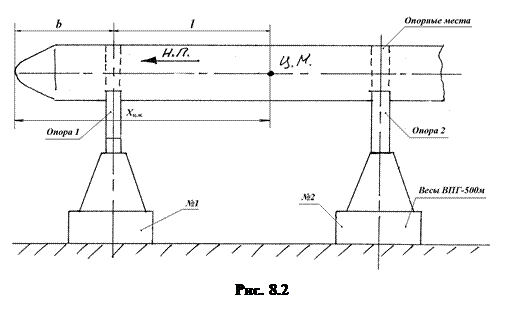

Положение центра массы ракеты может оказывать существенное влияние на её управляемость. Положение центра массы ракет одной и той же партии может отличаться друг от друга на некоторую величину. Отклонение центра тяжести изделия от теоретического возникает вследствие изготовления геометрических размеров деталей с допустимыми отклонениями от номинальных. Определение фактического положения центра массы изделия определяется при помощи двух весов установленных на горизонтальной поверхности (рис. 8.2). Изделие устанавливается на ложементы весов таким образом чтобы центр тяжести находился между ложементами. Определение центра масс (ц.м.) изделия, заданного в технических условиях, производится по формуле:

, где

Х_ц.м – координата центра масс;

– общая масса изделия;

Р₁ – показания массы на весах №1;

Р₂ – показания массы на весах №2;

b – размер от носа изделия до опоры №1
