Технические характеристики пневмонагнетателя СО241
| Производительность, м3/чаc – 3 Объем приготовленной смеси, м3 – 0,26 Геометрическая емкость резервуара, м3 – 0,3 Давление, МПа – 0,6 Крупность фракции, мм – 30 Мощность, кВт – 5,5 Напряжение/частота питающей сети, В/Гц – 380/50 Расход воздуха, м3/мин – от 2 до 5 Габаритные размеры, мм – 2300x1100x1300 Масса без секций растворопровода, кг – 700 Дальность подачи: по вертикали – 80 по горизонтали – 200 |
Технические характеристики пневмобетононасоса СО50 ПБН:
 СО-50ПБН
| производительность - 4/6 м3/час; дальность подачи раствора: по вертикали - не менее 100 м, по горизонтали - не менее 300 м; мощность эл. двигателя - 7,5 кВт; габариты: длина – 1,9 м, ширина: по насосу – 0,6 м, по бункеру – 0,9 м, высота – 1,2 м; масса – 410 кг. |
Тема: Крановый и бетононасосный методы бетонирования
Вопрос 1. Общие сведения по методам бетонирования
 |
Автобетоновозами
Лент. транспортерными бетоноукладчиками

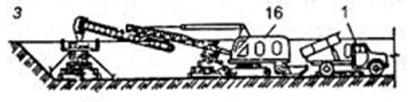

Рис. Бетоноукладчик Б-1:

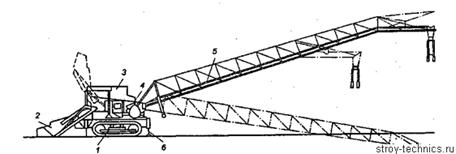

Рис. Бетоноукладчик БУМ-1:
|
|
|

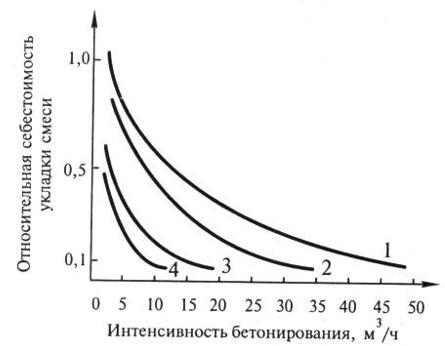

рис. Изменение относительной себестоимости укладки бетонной смеси различными технологическими комплексами:
Вопрос 2. Крановый метод бетонирования, выбор кранов, их установка, определение производительности

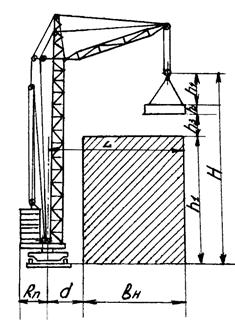

Требуемая высота подъема крюка:
-7-
Требуемый вылет крюка крана:
