Рис. 2.10 Уклон и конусность
Уклон
Рисунок 2.9 Смешанное сопряжение двух дуг
Рисунок 2.6 Сопряжения угла с дугой окружности
Сопряжение прямой с дугой окружности с внешним касанием (рис. 2.7 а) Параллельно заданной прямой АВ на расстоянии, равном радиусу r (радиус сопрягающей дуги), проводим прямую ab. Из центра О проводим дугу окружности радиусом R + r до пересечения ее с прямой ab в точке О1 (центр дуги сопряжения). Точку сопряжения с находим на пересечении прямой ОО1 с дугой окружности радиуса R. Точка сопряжения с1, является основанием перпендикуляра, опущенного из центра О1 на данную прямую АВ.
|
|
Рисунок 2.7 Сопряжения прямой с дугой окружности с внешним касанием (а) и с внутренним касанием (б)
Сопряжение прямой с дугой окружности с внутренним касанием(рис. 2.7 б) Центр дуги сопряжения О1 находим на пересечении вспомогательной прямой, проведенной параллельно данной прямой на расстоянии r, с дугой вспомогательной окружности, описанной из центра О радиусом, равным R -r. Точка сопряжения с1 является основанием перпендикуляра, опущенного из точки О1 на данную прямую. Точку сопряжения с находим на пересечении прямой ОО1 с сопрягаемой дугой.
Внутреннее сопряжение двух дуг (рис. 2.8 а) Центры О и О1 сопрягаемых дуг находятся внутри сопрягающей дуги радиуса R. Из центра О проводим вспомогательную дугу радиусом R – R1, а из центра О1 - радиусом R - R 2. Вспомогательные дуги пересекутся в точке О2, (центр сопрягающей дуги). Для нахождения точек сопряжения точку О2 соединяем с точками О и О1 прямыми линиями. Точки s и s1 - точки пересечения продолжения прямых О2О и О2О1 с сопрягаемыми дугами - являются точками сопряжения.
а) б) в)

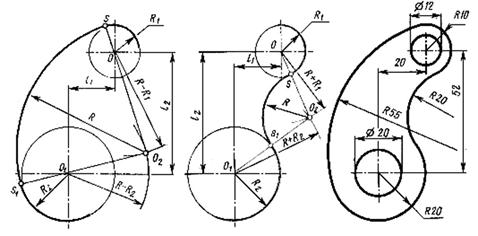

Рисунок 2.8 Сопряжение двух дуг: внутреннее (а), внешнее (б), пример детали с внутренним и внешним сопряжением (в)
Внешнее сопряжение двух дуг (рис. 2.8 б) Центры О и О1 сопрягаемых дуг радиусов R1 и R2 находятся вне сопрягающей дуги радиуса R. Из центра О проводим вспомогательную дугу радиусом R + R1, а из центра О1 — радиусом R + R 2. Вспомогательные дуги пересекутся в точке О2, - центр сопрягающей дуги. Для нахождения точек сопряжения центры дуг соединяем прямыми линиями ОО2 и О1О2 . Эти две прямые пересекают сопрягаемые дуги в точках сопряжения s и s1.
Смешанное сопряжение двух дуг (рис. 2.9) Центр О1 одной из сопрягаемых дуг лежит внутри сопрягающей дуги радиуса R, а центр О другой сопрягаемой дуги вне ее. Из центра О проводим вспомогательную дугу радиусом, равным R +R1, а из центра О1 — радиусом, R - R2 Вспомогательные дуги пересекутся в точке О2 - центр сопрягающей дуги. Соединив точки О и О2 прямой, получаем точку сопряжения s1, соединив точки О1 и О2 находим точку сопряжения s. Из центра О2 проводим дугу сопряжения от s до s1.
Уклон – характеризует наклон прямой линии. Обозначается на чертежах знаком (рис. 2.10, а, б)). Угол знака направлен в ту же сторону, сто и угол уклона. Задается отношением катетов прямоугольного треугольника (рис.2.10,а) или в процентах (рис. 2.10, б). Например, уклон 1:3, где длина вертикального катета принята за 1, а по горизонтали отложено три отрезка, равных вертикальному катету. При обозначении процентами вертикальный катет имеет длину в указанных процентах от горизонтального катета.
а) б) в) г)
Конусность (С) – это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними. (рис. 2.10, в).Для конуса (рис. 2.11, г). Конусность обозначается знакоми задается так же, как и уклон отношением D/L, где значение D принято за 1.
