Правила выполнения электрических схем цифровой вычислительной техники. ГОСТ 2.708-81

v Общие положения

v При большой насыщенности допускается делить поле на ряды, колонки, зоны, применять метод координат и.т.д.

v Не допускается применение обозначений I и О.

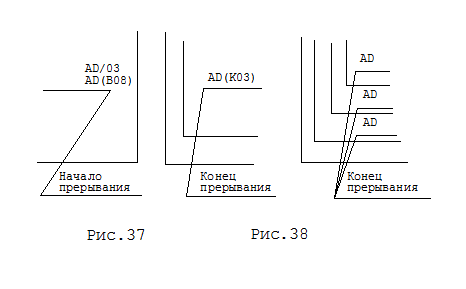

v В пределах листа на прерванной линии после обозначений допускается указывать в круглых скобках адрес места продолжения (рис.37) или через дробную черту количество ее разветвлений (рис.38).

v

Если прерванная линия продолжается на нескольких листах в скобках указывается номера листов (рис.38).

v Адреса продолжения линий можно указывать в таблице, тогда в круглых скобках ставится знак Т и номер таблицы. Например (*Т6).

v Направление потоков информации при необходимости указывают стрелками (черт.6).

v Допускается функциональные части изображать в виде условно-графического обозначения (УГО) (см. табл. ГОСТА).
