При представлении функции алгебры логики (ФАЛ) математическим выражением используют два вида ее представления.
Дизъюнктивной нормальной формой (ДНФ) называется логическая сумма элементарных логических произведений, в каждое из которых аргумент или его отрицание входят один раз.
ДНФ может быть получена из таблицы истинности следующим образом: для каждого набора аргументов, на котором функция равна «1», записывают элементарные произведения переменных, причем переменные, значение которых равно нулю, записывают с инверсией. Полученные произведения, называемые минтермами, суммируют.
Конъюнктивной нормальной формой (КНФ) называется логическое произведение элементарных сумм, в каждую из которых аргумент или его отрицание входят один раз. КНФ может быть получена из таблицы истинности: для каждого набора аргументов, на котором функция равна «0», составляют элементарную сумму, причем переменные, значение которых равно «1», записываются с отрицанием. Полученные суммы объединяют операцией логического умножения.
|
|
Пример 1 Таблица 1.2 — Таблица истинности
x2 | x1 | x0 | y |
Задана логическая функция 3-х переменных, которая равна единице в случае, если хотя бы две из входных переменных равны единице. Запишем эту функцию в виде таблицы истинности (табл. 1.2). Для данной логической функции ДНФ имеет вид
ДНФ, полученная суммированием конституента единицы, называется совершенной (СДНФ).
Для функции из примера 1 КНФ:
Иногда удобнее пользоваться не самой ФАЛ, а ее инверсией. В этом случае при использовании вышеописанных методик для записи СДНФ надо использовать нулевые, а для записи СКНФ единичные значения функции.
Минимизация ФАЛ — сокращение логического выражения функции до минимума. Целью минимизации является минимизация стоимости ее технической реализации.
Метод минимизации ФАЛ с использованием карт Вейча (Карно) базируется на табличном виде представления ФАЛ. Картой Вейча (Карно) называется таблица, число клеток которой для функции и переменных равно 2n, причем каждому минтерму соответствует своя клетка карты (рис. 1.15).
Рисунок 1.15 — Вид карты Вейча (Карно) для функции 3 переменных
Если требуется представить на карте Вейча (Карно) логическую функцию, заданную в виде ДНФ, в соответствующие клетки заносятся единицы. Остальные клетки остаются незаполненными или заполняются нулями. Логическая функция на карте Вейча (Карно) представляется совокупностью клеток, заполненных единицами, а инверсия функции представляется совокупностью пустых или заполненных нулями клеток.
|
|
При минимизации ФАЛ используются либо ее единичные, либо нулевые значения. В обоих случаях получаются равносильные выражения, которые, однако, могут отличаться по числу членов и выполненных логических операций.
Основным критерием минимизации ФАЛ является критерий уменьшения количества элементарных логических элементов при использовании только однородных элементов, например, только типа И-НЕ (ИЛИ-НЕ).
Алгоритм минимизации сводится к следующему:
На карте Вейча выделяют прямоугольные области, объединяющие выбранные значения функции («1» или «0»). Причем каждая область должна содержать 2k клеток, где k может принимать значения 0; 1; 2; 3, т.е. 1; 2; 4; 8 клеток. Выделенные области могут пересекаться, т. е. одна клетка может входить в несколько разных областей.
Каждая из выделенных областей является самостоятельным произведением переменных и носит название импликанты.
Для каждой выделенной области записывается произведение тех аргументов, которые в соседних клетках не изменяют своего значения.
Сумма полученных произведений образует минимальную ДНФ.
При объединении клеток с нулевыми значениями ФАЛ получим ФАЛ, инверсную заданной.
Пример 2
;
Пример 3
;
объединяем по «1»
;
Следует также отметить, что, поскольку карты Вейча (Карно) функции 3-х переменных представляют собой объемные фигуры, при формировании областей необходимо помнить, что в одну область объединяются крайние столбцы карты 3-х переменных (рис. 1.15).
Рисунок 1.16 — Объединение крайних областей в единую область
Регистр — электронное устройство, предназначенное для кратковременного хранения и преобразования многоразрядных двоичных чисел. Регистр состоит из триггеров, количество которых определяет, сколько разрядов двоичного числа может хранить регистр – разрядность регистра (рис. 1.16, а). Для организации работы триггеров могут быть использованы логические элементы.

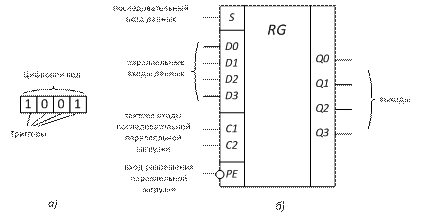

Рисунок 1.17 — Регистр
а) общее представление, б) условно-графическое обозначение
По способу ввода и вывода информации регистры подразделяются на параллельные и последовательные.
В последовательном регистре триггеры соединены последовательно, т. е. выходы предыдущего триггера передают информацию на входы последующего. Тактовые входы С триггеров соединены параллельно. Такой регистр имеет один информационный вход и вход управления - тактовый вход С.
В параллельном регистре запись в триггеры происходит одновременно, для чего имеется четыре информационных входа.
На рисунке 1.17 представлено УГО и назначение выводов четырёхразрядного параллельно-последовательного регистра.
Счетчик импульсов — электронное устройство, предназначенное для подсчета числа импульсов, поданных на вход. Количество поступивших импульсов выражается в двоичной системе счисления.
Счетчики импульсов являются разновидностью регистров (счетные регистры) и строятся соответственно на триггерах и логических элементах.
Основными показателями счетчиков являются коэффициент счета К 2n - число импульсов, которое может быть сосчитано счетчиком. Например, счетчик, состоящий из четырех триггеров, может иметь максимальный коэффициент счёта 24=16. Для четырехтриггерного счетчика минимальный выходной код - 0000, максимальный -1111, а при коэффициенте счёта Кс = 10 выходной счет останавливается при коде 1001 = 9.
На рисунке 1.18 представлены УГО четырехразрядного счетчика и временные диаграммы работы. При поступлении первого счетного импульса по его спаду первый триггер переходит в состояние Q1 = 1, т.е. в счетчике записан цифровой код 0001. По окончании второго счетного импульса первый триггер переходит в состояние «0», а второй переключается в состояние «1». В счетчике записывается число 2 с кодом 0010.
|
|

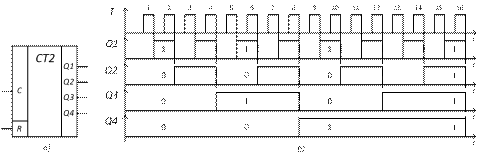

Рисунок 1.18 — Двоичный четырехразрядный счетчик
а) условно-графическое обозначение, б) временные диаграммы работы
Подсчет числа импульсов является наиболее распространенной операцией в устройствах цифровой обработки информации.
В процессе работы двоичного счетчика частота следования импульсов на выходе каждого последующего триггера уменьшается вдвое по сравнению с частотой его входных импульсов (рис. 1.18, б). Поэтому счетчики применяют также в качестве делителей частоты.
