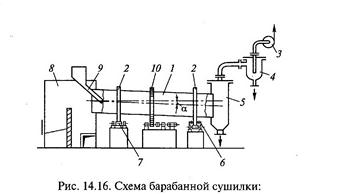

Барабанные сушилки
1-барабан, 2-бандажи, 3-вентилятор, 4-циклон, 5-приемный бункер,
6-упорный ролик, 7-опорный ролик, 8-топка, 9-питатель, 10-зубчатое колесо
Достоинство: | Недостаток: |
ü интенсивная и равномерная сушка. | ü громоздкость; ü сложность обслуживания. |

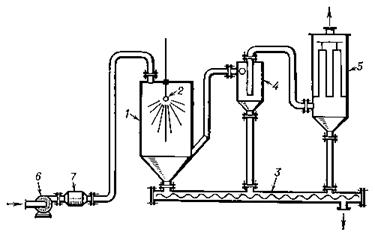

1 -сушильная камера, 2 – распылитель 3- шнек,4- циклон,,5- рукавный фильтр р,6-вентилятор.7- калорифер
Достоинство | Недостаток |
ü быстрота; ü низкая температура сушки. | ü большие размеры циклонной камеры; ü затрат энергии. |

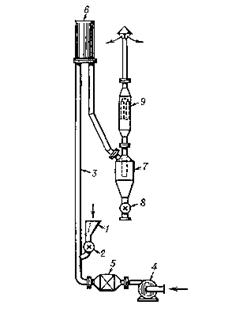

4)Пневматические сушилки
1-бункер, 2-питатель,3-вертикальная труба,4-сборник амортизатор,5-водушный фильтр,6-циклон,7-разгрузочное устройств,8-вентилятор,9-подогреватель воздуха
Достоинство | Недостаток |
ü развитая удельная поверхность соприкосновения материала с сушильным агентом; ü простота, ü компактность. | ü трудность регулирования всего процесса; ü большой расход энергии; ü опасность при сушки. |
