Направляющими называют поверхности двух сопрягаемых корпусных деталей, обеспечивающие движение одной детали относительно другой по прямой линии или окружности. Направляющие обеспечивают необходимую точность перемещения рабочих органов станка.

Требования, предъявляемые к направляющим:

- высокая геометрическая точность;

- высокая жёсткость;

- высокая износостойкость;

- между соприкасающимися поверхностями направляющих должна быть минимальная сила фения чтобы обеспечить высокую точность перемещения и стабильность положения узлов - точность позиционирования.

Чаще всего направляющие станков изготавливают из чугуна за одно целое со станиной. Однако встречаются и накладные направляющие.

Накладные направляющие (закрепляются механически или приклеиваются к станине, например, гранитной) изготавливают из следующих материалов:

- конструкционная углеродистая сталь (сталь 15, 20);

- легированная сталь (40Х, ШХ15, 38ХМЮА);

- синтетические материалы (текстолит, полиамид, фторопласт и др.);

- цветные сплавы (бронза, цинковый сплав ЦАМ — для тяжёлых станков).

По виду трения:

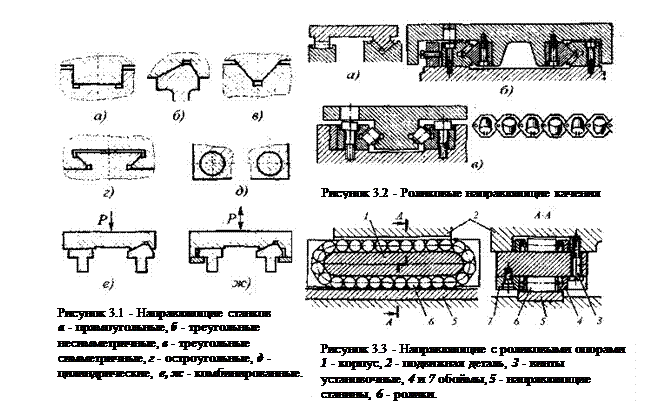

- направляющие скольжения (рис.3.1). По виду смазки в них может применяться: смазка полужидкостная, жидкостная (гидростатические направляющие), газовая (аэростатические направляющие);

- направляющие качения. В зависимости от формы тел качения: роликовые (рис.3.2, 3.3) и шариковые (редко в виду плохой несущей способности).

При большой длине хода всё шире применяются направляющие с роликовыми опорами ("танкетки"), одна из которых показана на рис. 3.3. Корпус 1 у них привёрнут к верхней подвижной детали 2 (например, к салазкам) винтами 3. Вертикальные силы, действующие на салазки, через корпус 1 и нижние ролики 6 замыкаются на стальную накладную направляющую 5. Цапфы на торцах роликов 6 входят в выточки обойм 4 и 7, охватывающих корпус 1 по длине и прикрепленных к нему. Обоймы удерживают ролики от выпадания на закругленных концах корпуса. При движении салазок 2 ролики циркулируют по замкнутому контуру вокруг корпуса 1.

По форме профиля:

- прямоугольные направляющие (рис. 3.1, а);

- треугольные несимметричные (б) и симметричные (в);

- остроугольные (типа "ласточкин хвост") (г);

- цилиндрические (скальчатые или штанговые) (д);

- комбинированные(например, прямоугольная и треугольная) (е).

Если нижняя горизонтальная направляющая любой формы выпуклая, то на ней хуже удерживается смазочный материал, но не задерживается и попавшая стружка. Вогнутая направляющая может быть заполнена смазочным материалом, но при недостаточной защите скапливает стружку и грязь.

Для предотвращения отрыва верхнего узла при действии опрокидывающих моментов направляющие должны быть замкнутыми (см. рис. 3.1, ж).
