Условие безюзового торможения

Коэффициент сцепления.

Качение колеса по рельсу без проскальзывания происходит за счет силы сцепления Вс, действующей со стороны рельса на колесо в точке их контакта.

Вс = q * φк     (1.3)

где: q - осевая нагрузка;

φк - коэффициент сцепления между колесом и рельсом.

Сцепление колес с рельсами представляет сложный процесс, при котором происходит преодоление механического зацепления микронеровностей поверхностей колеса и рельса и их молекулярного притяжения.

Коэффициент сцепления зависит в основном от осевой нагрузки. состояния поверхностей колеса и рельса, скорости движения, площади контакта, типа тягового привода и может изменяться в широких пределах (0.04 - 0.30). Наиболее неблагоприятное сцепление имеет место при моросящем дожде, образовании на рельсах инея или при загрязнении рельсов перевозимыми нефтепродуктами, смазкой, торфяной пылью. Простым и эффективным способом повышения коэффициента сцепления является подача песка под колесные пары.

Явление, когда колесо прекращает свое вращение и начинает скользить по рельсу при продолжающемся движении поезда, называется заклиниванием или юзом.

Как правило, заклинивание колесной пары не происходит мгновенно. Предварительно колесная пара начинает проскальзывать, скорость ее становится меньше поступательной скорости подвижного состава. Это приводит к увеличению тормозной силы Вт за счет повышения коэффициента трения φк. В точке к контакта колеса с рельсом кинетическая энергия превращается в тепловую, что может привести к сдвигу' металла на поверхности катания колеса при проскальзывании (образование навара) или образованию овальной площадки (ползуна) при скольжении. Поэтому максимальная величина тормозной силы ограничивается условиями сцепления колес с рельсами. Следовательно, во избежание юза максимальное тормозное нажатие принимают таким, чтобы тормозная сила не превышала силу сцепления колеса с рельсом. Для этого должно выполняться правило:

    Втmax Вс

или

    φк * К = Ψк * q ,   (1.4)

где:

φк - коэффициент трения;

К - сила нажатия колодок на ось;

Ψк - коэффициент сцепления колеса с рельсом;

q - осевая нагрузка.

В этом случае максимальное нажатие колодок на ось равно:

Кmax = Ψк * q     (1.5)
φк

Отношение φк / Ψк = δ называют коэффициентом нажатия тормозной колодки. При заданной осевой нагрузке допустимые значения коэффициента нажатия будут зависеть от значении Ψк и φк, которые в свою очередь зависят от скорости движения и материала колодок. При расчетах значения 6 для локомотивов принимают в пределах 0.5-0.6.

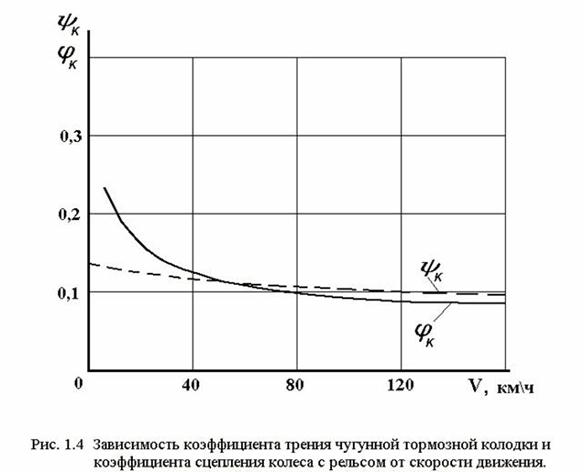

На рис. 1.4 показана зависимость коэффициентов трения чугунной тормозной колодки и сцепления колеса с рельсом при различных скоростях движения.

Из приведенных графиков видно, что при снижении скорости в процессе торможения значения φк становятся больше Ψк., следовательно, вероятность заклинивания колесных пар выше при низких скоростях движения; при высоких скоростях значения Ψк больше φк, и значит, опасность юза практически исключается, а силу нажатия колодки на колесо можно увеличить для реализации большей тормозной силы.
