Мягкость

Зарядка на горном режиме.

На горном режиме воздух РК не может отжать диафрагму 24, так как усилие режимных пружин на нее составляет 7,5 кгс/см². Поэтому зарядка РК на горном режиме осуществляется только одним путем - через отверстие диаметром 0,5 мм в корпусе главной части.

Время зарядки РК с 0 до 5 кгс/см² на горном режиме составляет 4 – 4,5 мин.

При выравнивании давлений в МК, ЗК и РК магистральная диафрагма 18 под действием возвратной пружины выпрямляется в среднее положение, при котором толкатель 30 упирается в плунжер 21 и клапан дополнительной разрядки 32, два отверстия в хвостовике левого диска заходят за манжету дополнительной разрядки 17, крайние правые радиальные каналы плунжера выходят из полости «П». (см. рис. 5.5).

Среднее (поездное) положение магистральной диафрагмы является положением готовности к торможению. При этом МК и ЗК сообщены между собой через калиброванное отверстие диаметром 0,9 мм в канале клапана мягкости. РК и ЗК - через отверстие диаметром 0,5 мм в главной части, полость «П» и РК - через отверстие диаметром 0,6 мм в седле диафрагмы переключателя режимов отпуска. (На горном режиме сообщения полости «П» и РК нет).

Одновременно с зарядкой происходит и отпуск тормоза, то есть сообщение ТЦ через уравнительный поршень 9 с атмосферой. Для большей ясности процесс отпуска на различных режимах работы ВР рассмотрим ниже.

При медленном снижении давления в ТМ темпом до 0,3 – 0,4 кгс/см² в минуту воздух из РК перетекает в ЗК, а оттуда в М К через отверстие диаметром 0,9 мм в канале клапана мягкости. При этом давления в МК и ЗК выравниваются и прогиба магистральной диафрагмы в тормозное положение (влево) не происходит. Клапан дополнительной разрядки 32 остается закрытым.

При падении давления в ТМ темпом до 1,0 кгс/см² в минуту к указанному выше пути добавляется второй путь мягкости. Воздух из ЗК не успевает перетекать в МК через отверстие диаметром 0,9 мм, что вызывает прогиб магистральной диафрагмы влево. Одновременно начинают перемещаться влево толкатель 30 и плунжер 21. Толкатель приоткрывает клапан дополнительной разрядки 32 и воздух из ЗК через каналы плунжера и приоткрытый клапан дополнительной разрядки перетекает в канал дополнительной разрядки (КДР) и далее в атмосферу через осевой канал уравнительного поршня 9. Сечение для проходя воздуха через клапан дополнительной разрядки автоматически дросселируется так, что темп разрядки ЗК соответствует темпу разрядки ТМ. Давления в МК и ЗК быстро выравниваются и магистральная диафрагма занимает поездное положение.

Максимальный темп разрядки ТМ, не вызывающий срабатывайте ВР на торможение, зависит от перепада давлений по обе стороны манжеты 17 дополнительной разрядки и определяется усилием ее пружины.

Торможение.

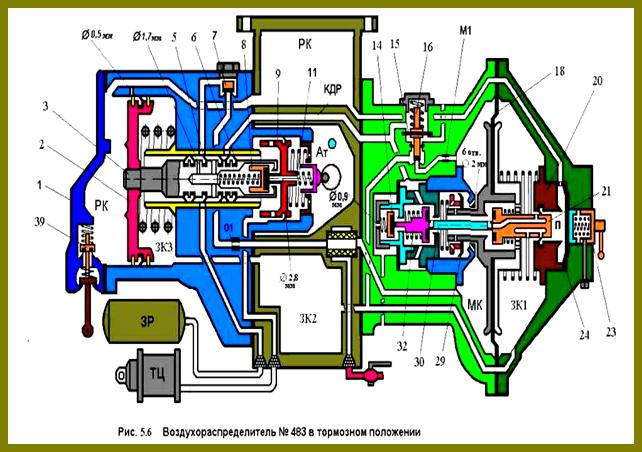

При снижении давления в ТМ (и, следовательно, в МК) темпом служебного или экстренного торможения (при служебном торможении на величину не менее 0,5 кгс/см²) магистральная диафрагма прогибается влево и толкатель полностью открывает клапан дополнительной разрядки, (см. рис.5.6). При этом воздушная полость «П1» за манжетой дополнительной разрядки резко разряжается в КДР и далее в атмосферу и ТЦ через уравнительный поршень 9. Давлением МК манжета дополнительной разрядки отжимается от седла 29 влево, и воздух из МК резко устремляется в КДР, в ТЦ и в атмосферу через уравнительный поршень. (Дополнительная разрядка ТМ). Давлением воздуха из КДР опускается на седло клапан мягкости, разобщая МК и ЗК.

Резкое падение давления в МК вызывает дальнейший прогиб магистральной диафрагмы влево, в результате чего хвостовиком клапана дополнительной разрядки отжимается от седла 33 атмосферный клапан 14, который открывает дополнительный выход воздуха из МК в атмосферу через отверстие диаметром 0,9 мм в заглушке 13. Темп падения давления в МК увеличивается, и магистральная диафрагма вновь прогибается влево до упора диском 27 в седло манжеты дополнительной разрядки. Так как к этому моменту все свободные зазоры манжеты 17 и клапанов 32 и 14 уже выбраны, то толкатель и плунжер перемещаться не будут и. следовательно, между плунжером и левым диском 27 (седлом плунжера) возникает кольцевой зазор. Это обеспечивает начало интенсивной разрядки ЗК в атмосферу (и частично в ТЦ): через торцовые отверстия диска 19, кольцевой зазор плунжера, клапан 32 дополнительной разрядки, КДР и уравнительный поршень, и торцовые отверстия диска 19, кольцевой зазор плунжера, клапан 32 дополнительной разрядки. КДР и уравнительный поршень, и параллельным путем – через атмосферный клапан 14. (При дополнительной разрядке ТМ и первоначальной разрядке ЗК давление в ТЦ будет не более 0,3 – 0,4 кгс/см², а общая величина дополнительной разрядки ТМ составляет 0,4 – 0,45 кгс/см²).

Одновременно с падением давления в ЗК начинает понижаться давление в РК за счет перетекания воздуха из РК в ЗК через отверстие диаметром 0,5 мм в корпусе главной части. При падении давления в ЗК на 0,4 – 0,5 кгс/см² (в РК в этот момент давление понизится на 0,2 - 0,3 кгс/см²) главный поршень под действием давления РК начинает перемещаться вправо, преодолевая усилие пружины 4. Когда главный поршень пройдет приблизительно 7 мм, он своим диском разобщит ЗК и РК, тормозной клапан 8 сядет на хвостовик уравнительного поршня, перекрывая его атмосферный канал, восемь отверстий по 1,6 мм в полом штоке 3 главного поршня совпадут с каналом ЗР, а манжета 6 полого штока перекроет КДР. При этом воздушные давления на манжету дополнительной разрядки выравниваются (за счет интенсивного роста давления в КДР) и она своей пружиной прижимается к седлу, разобщая ЗК от МК и прекращая дополнительную разрядку ТМ. ЗК продолжает разряжаться в атмосферу через торцовые отверстия правого диска магистральной диафрагмы, кольцевой зазор между плунжером и левым диском и атмосферный клапан.

При продолжающемся понижении давления в ЗК через атмосферный клапан 14 главный поршень продолжает перемещаться вправо. Так как уравнительный поршень при этом остается неподвижным, то между тормозным клапаном 8 и его седлом (торцовой частью полого штока) возникает кольцевой зазор, через который воздух из ЗР начинает интенсивно перетекать в тормозную камеру (ТК) и из нее - в ТЦ. Повышение давления в ТЦ быстрым темпом (Скачок давления) будет продолжаться до тех пор, пока давление воздуха из ТК на уравнительный поршень не станет выше давления на него режимных пружин 10 и 11 (в зависимости от режима торможения - одной пли двух), или при глубокой разрядке ТМ (например, при полном служебном или экстренном торможении), когда главный поршень перемещается вправо на полный свой ход (23 - 24 мм), и с каналом ЗР совпадает одно отверстие полого штока диаметром 1,7 мм. Это отверстие вместе с манжетой 5 на полом штоке называют замедлителем наполнения ТЦ или замедлителем торможения. Замедлитель торможения увеличивает время наполнения ТЦ в головной части поезда, чем обеспечивается плавность торможения.

Действие ВР одинаково при служебном и экстренном торможении, с той лишь разницей, что в последнем случае разрядка М К и ЗК происходит до нуля.
