Расчеты погрешностей механической обработки. Рассмотренные погрешности, как составные части погрешности установки, являются случайными погрешностями и поэтому их следует суммировать по законам теории

Рассмотренные погрешности, как составные части погрешности установки, являются случайными погрешностями и поэтому их следует суммировать по законам теории вероятностей. Можно считать, что эти погрешности подчиняются закону Гаусса, и тогда

При обработке в приспособлениях в погрешность установки включают не только погрешность базирования и погрешность закрепления, но и погрешность самого приспособления (эту погрешность часто называют погрешностью положения заготовки).

При обработке на станках, настроенных на размер, при совмещении установочной и измерительной баз погрешностями формы и расположения базовых поверхностей во многих случаях пренебрегают, если их можно считать малыми, и тогда принимают, если измерительная и установочная базы совпадают.

Погрешность установки

Погрешность базирования отсутствует при обработке методом пробных ходов, так как положение режущей кромки относительно установочной базы регулируют путём взятия пробных стружек и последующих замеров от измерительной базы.

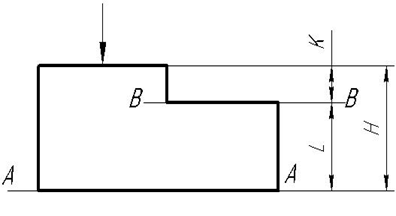

На представленной схеме обработки погрешность базирования по отношению к размеру L можно принять равной нулю, так как измерительная и установочная базы совмещены (А – А). По отношению к размеру К погрешность базирования имеет место, так установочная база (А – А) и измерительная (В – В) не совмещены. Погрешность базирования в этом случае, если не учитывать погрешности формы и расположения базовой поверхности, равна допуску на размер Н.
