Параметры волнистости

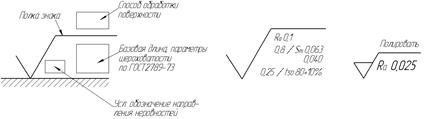

Обозначение шероховатости на чертежах

Для плосковершинной и отделочно-упрочняющей обработки в среднем

l Rmax = 5,0 Ra, Rz = 4,0 Ra;

l для точения, строгания и фрезерования Rmax = 6,0 Ra, Rz = 5,0 Ra;

l для остальных методов обработки Rmax = 7,0 Ra, Rz = 5,5 Ra.

Между точностью обработки и шероховатостью обработанных поверхностей существует взаимосвязь. Высокой точности обработки всегда соответствует малая шероховатость поверхности (Ra не должно превышать 0,02…0,05 допуска на размер).

Количественная оценка волнистости производится следующими параметрами: высотой волнистости h_W, наибольшей высотой волнистости h_Wmax и средним шагом волнистости S_W.

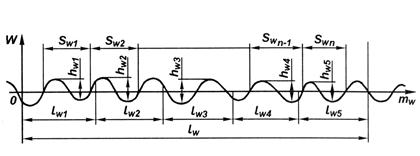

Высота волнистости h_W - среднее арифметическое из пяти ее значений (h_W1…h_W5), определенных на длине участка измерения L_W, равной не менее пяти действительным наибольшим шагам S_w волнистости, как вертикальные расстояния между линиями, эквидистантными средней линии, которые проведены по высшим и низшим точкам профиля одной полной волны (рисунок)

Предельные числовые значения h_W выбирают из ряда: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25; 50; 100; 200 мкм.

Наибольшая высота волнистости h_Wmax - расстояние между наивысшей и наинизшей точками измеренного профиля в пределах L_W, измеренное на одной полной волне.

Средний шаг волнистости S_W - среднее арифметическое значение длин отрезков S_Wi средней линии, ограниченных точками их пересечения с соседними участками профиля волнистости

Базой для измерения волнистости служит средняя линия профиля волнистости m_W.
