Расчет размеров заготовки при механической обработке

Значения составляющих минимального припуска приведены в справочной литературе. Конкретные значения этих составляющих зависят от точности выполнения предшествующего и выполняемого переходов, точности установки заготовки на выполняемом переходе, материала заготовки и других факторов.

l При анализе конкретных переходов некоторые составляющие из общей формулы расчета могут быть исключены.

l Так, при обтачивании цилиндрической поверхности заготовки, установленной в центрах, погрешность может быть принята равной нулю и, следовательно,

l При шлифовании заготовок после термообработки поверхностный слой необходимо по возможности сохранить, следовательно, слагаемое нужно исключить из расчетной формулы, т.е.

l При развертывании плавающей разверткой и протягивании отверстий смещения и увод оси не устраняются, а погрешности установки в этом случае нет. Поэтому

l При суперфинишировании и полировании цилиндрической поверхности, когда уменьшается только ее шероховатость, припуск определяется лишь высотой микронеровностей обрабатываемой поверхности, т.е.

l Следовательно, при расчете минимального припуска следует учитывать конкретные условия обработки. В зависимости от этих условий некоторые слагаемые не учитываются, что позволяет уменьшить припуск и сократить расходы на обработку.

l Положительная часть допуска на заготовку для вала и отрицательная для отверстия в общий припуск не входят, но должны приниматься во внимание при определении режимов резания при обработке.

l Зная минимальный межоперационный припуск, можно рассчитать его максимальное значение

где T _i-1, T _i - допуски на размер поверхности, установленные соответственно для предыдущего и выполняемого технологического перехода.

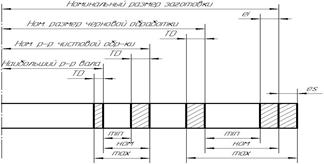

l Схемы образования промежуточных размеров при обработке наружных и внутренних цилиндрических поверхностей показаны на рисунках. Используя взаимосвязь между межоперационными припусками на обработку и полями допусков, устанавливаемых на промежуточные размеры, можно рассчитать предельные размеры заготовки при выполнении любого технологического перехода, используя следующие соотношения.

Для валов D_imax = D_i-1max – 2Z_imin – TD_i-1;

D_imin = D_i-1min– 2Z_imin – TD_i.
