Варианты модернизации телефонной сети на базе внешнего SSP

Для того чтобы показать варианты модернизации телефонной сети с использованием внешнего SSP, изобразим типовую структуру телефонной сети общего пользования.

На сети с подобной топологией предполагается развернуть Интеллектуальную сеть связи. Построение Интеллектуальной сети в зависимости от конкретной ситуации может проходить по различным вариантам. Существует два таких варианта. Первый подразумевает, что какая-то часть ИСС у Оператора уже существует, как это имеет место в ОАО Уралсвязьинформ, например. В ряде случаев SSP и SCP совмещены в единой платформе (такой узел называют SSCP), что, конечно, не противоречит концепции Интеллектуальной сети, но не подразумевает соответствующую этой концепции распределенную сетевую инфраструктуру

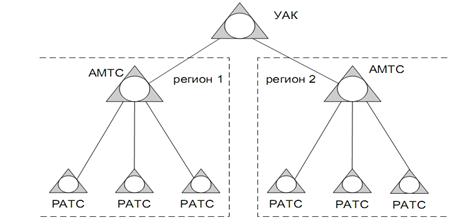

Рисунок Типовая структура телефонной сети общего пользования

Этот вариант, однако, является хорошим стартом для развертывания «настоящей» Интеллектуальной сети, так как у Оператора отсутствует необходимость в покупке SCP, ведь он уже есть у него. При расширении сети требуется лишь установка новых SSP в местах, где наблюдается большой трафик, вызванный обращениями к услугам интеллектуальной сети. Это позволяет сэкономить ресурсы сети за счет коммутации услуг в ближайшем SSP.

Рисунок Первый вариант построения Интеллектуальной сети

Второй вариант имеет место, когда у оператора никогда не было Интеллектуальной сети, и он собирается построить её заново, приобретая SCP какой-либо компании. При использовании федерального SCP оператор автоматически получает доступ к услугам федерального уровня.

Рисунок Второй вариант построения Интеллектуальной сети

При любом из вышеприведенных вариантов при построении или расширении интеллектуальной сети необходима установка SSP. И здесь можно отметить два возможных варианта решения.

• Первый, использование встроенной в некоторые современные цифровые АТС функциональности SSP. Однако этот вариант имеет свои ограничения, так как инициализировать внутренний SSP не всегда технически просто и экономически оправданно, это требует дорогостоящей замены версии программного обеспечения АТС. В большей мере это вызвано тем, что при покупке АТС мало кто задумывается об использовании её как узла Интеллектуальной сети, а ориентируются на предоставлении классических телефонных услуг. Кроме того, не все существующие АТС позволяют встроить SSP из-за чисто технических ограничений. Еще одним недостатком данного подхода является наличие на сети электромеханических АТС, для которых разговор о встроенных SSP вообще бессмысленен.

• Для того чтобы обойти эти ограничения существует второй вариант – это использовании внешних SSP (рисунок 4.9), которые могут подключатся к практически любому типу АТС посредством цифровых трактов Е1 и выполняют функции SSP для поступающих вызовов. Внешний SSP имеет два интерфейса: один - для связи с АТС по протоколам сигнализации ISUP, EDSS-1, R 1.5 и т.д., и второй – интерфейс для связи с SCP по протоколу INAP-R. Установка внешнего SSP более дешева, по сравнению с заменой версии ПО АТС (иногда более чем в два раза).

Работу внешнего SSP кратко можно представить в следующем виде: SSP принимает вызовы от телефонной станции, к которой он подключен, затем обращается к SCP для обработки услуги и выполняет требуемые действия (проигрывает голосовую подсказку, устанавливает соединение с вызываемым пользователем и т.д.).

Рисунок Использование внешнего SSP

Немаловажным вопросом является место на ТфОП, где будут установлены SSP. Одним из основных факторов при его выборе является объем предоставляемых в данном районе услуг ИСС. Критериями при этом служат с одной стороны эффективное использование канальных ресурсов телефонной сети за счет того, что SSP находится достаточно близко географически к пользователю услуги, а с другой стороны разумная загрузка SSP, исключающая его простои.

Рисунок показывает архитектуру построения интеллектуальной сети на базе типовой телефонной сети МРК. Установки внешних SSP целесообразнее начать с АМТС, так как на них концентрируется трафик услуг ИСС. Таким образом, этот SSP будет обрабатывать вызовы от абонентов всего региона, обслуживаемого данной АМТС.

В тех районах, где наблюдается большое количество обращений к услугам интеллектуальной сети, можно установить выделенные SSP на местном уровне, уменьшив при этом нагрузку на зоновую сеть.

.

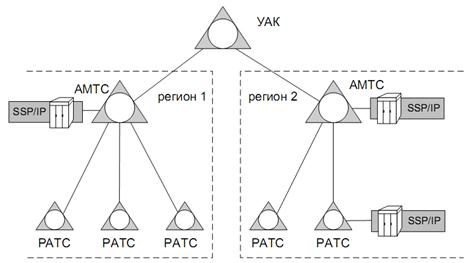

Рисунок Архитектура построения интеллектуальной сети на базе типовой телефонной сети МРК.
