Промежуточные скрепления на железобетонных шпалах

К ним относятся раздельные клеммно-болтовое скрепление КБ (клеммно-болтовое) жесткими клеммами.

Для скрепления КБ применяют резиновые под рельсовые прокладки повышенной упругости, толщиной 11-13мм.

А в местах опирания подкладок на железо - бетонные шпалы укладывают подкладки толщиной 7-8мм, используется клеммный болт, жесткая клемма, двух витковая шайба, изолирующая втулка и опорная шайба.

Недостатки:

· в конструкции применяется много металла.

· многодетальность.

· сложность продукции.

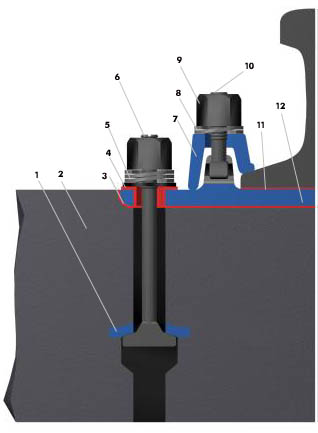

Типовое раздельное скрепление КБ

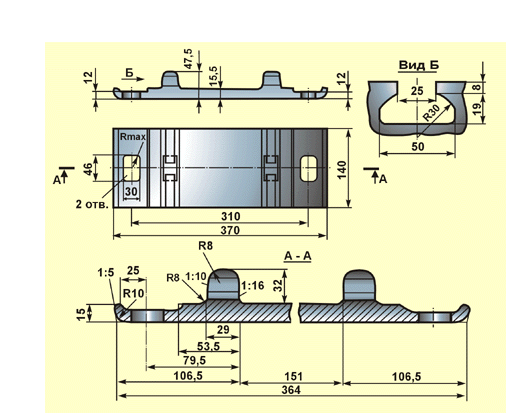

Подкладки раздельного скрепления к рельсам Р-65, Р-75

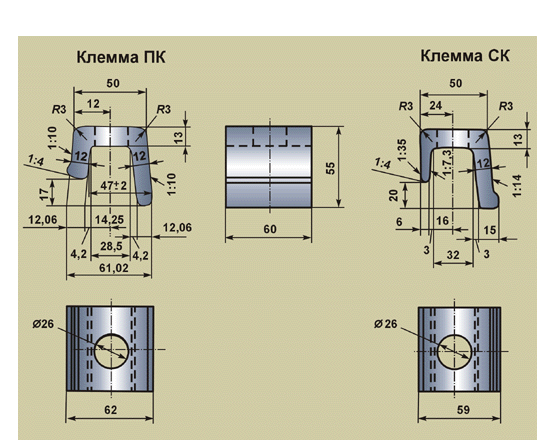

Клеммы раздельного скрепления КБ
