Имеются зенитные ракетные комплексы (ЗРК) и зенитная артиллерия

Средства войсковой противовоздушной обороны (ПВО). На вооружении ПВО Сухопутных войск

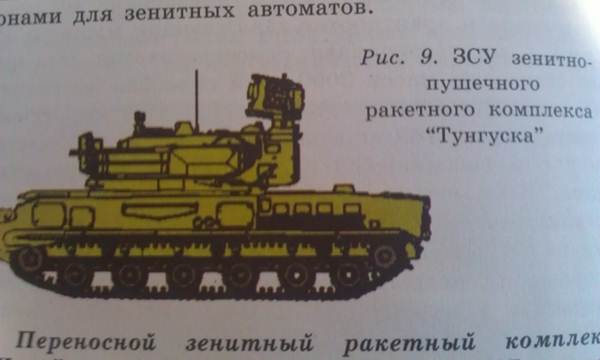

Зенитно-пушечный ракетный комплекс “Тун­гуска”. В него входят: зенитная самоходная уста­новка (ЗСУ) и транспортно-заряжающая машина. ЗСУ (рис. 9) смонтирована на гусеничном ходу. На ее башне размещены две двуствольные 30-милли­метровые автоматические пушки и 8 транспортно­пусковых контейнеров с ракетами. Пушечное воо­ружение комплекса позволяет поражать цели на высотах от 0 до 3000 м, на дальностях до 4000 м. Зенитная управляемая ракета комплекса — твердо­топливная с отделяемым стартовым двигателем. Вы­сота поражения цели ракетой составляет от 15 м до 3500 м на дальности до 8000 м. Комплекс мож­но использовать и для уничтожения наземных и надводных целей на дальности до 2000 м. Все про­цессы боевой работы автоматизированы. ЗСУ осна­щена специальным оборудованием для защиты лич­ного состава от оружия массового поражения. Рас­чет установки 4 человека — командир, оператор, наводчик и механик-водитель. Транспортно-заряжа­ющая машина установлена на шасси автомобиля. Она может перевозить 8 ракет и 32 короба с пат­ронами для зенитных автоматов.

Переносной зенитный ракетный комплекс “Игла” при массе в боевом положении 17 кг спо­собен поражать воздушные цели, движущиеся как

на догонных, так и на встречных курсах со ско­ростью до 360 м/с, на высоте от 10 до 2500 м и на дальности до 5200 м. В “Игле” используется го­ловка самонаведения, способная в условиях помех различать истинные и ложные цели и имеющая запросчик “свой—чужой”.

Стрелковое оружие. Автомат Калашникова имеет общепризнанное мировое лидерство среди ав­томатического оружия данного класса. На вооруже­нии военнослужащих белорусской армии в качестве индивидуального оружия состоит 5,45-миллиметро­вый автомат Калашникова АК-74, а также его мо­дификации.

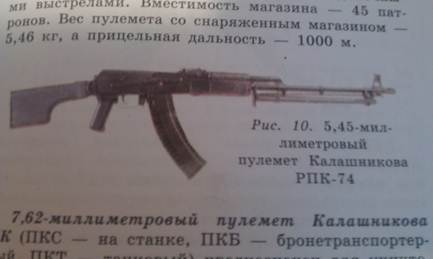

5,45-миллиметровый пулемет Калашникова РПК-74 (рис. 10) является наиболее мощным авто­матическим оружием мотострелкового отделения. Огонь из пулемета ведется очередями и одиночны­ми выстрелами. Вместимость магазина — 45 пат­ронов. Вес пулемета со снаряженным магазином — 5,46 кг, а прицельная дальность — 1000 м.

миллиметровый пулемет Калашникова ПК (ПКС — на станке, ПКБ — бронетранспортер­ный, ПКТ — танковый) предназначен для уничто­жения живой силы и огневых средств противника. Пулеметы ПК и ПКС могут также поражать воз­душные цели. Огонь из пулемета ведется очередя­ми. Вместимость ленты — 100, 200, 250 патронов. Вес пулемета со снаряженной лентой на 200 патро­нов — 15,5 кг, а прицельная дальность — 1500 м. Пулемет обслуживает расчет из двух человек.

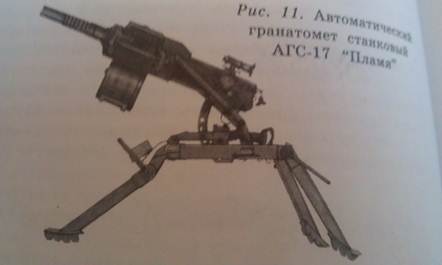

Автоматический гранатомет станковый АГС-17 (рис. 11) поражает цели в радиусе не менее 7 м. Огонь из гранатомета ведется с изменяемым тем­пом стрельбы: минимальным — 50—100 выстр./мин или максимальным — 350—400 выстр./мин. Ка­либр гранаты — 30 мм, масса выстрела — 350 г, а масса самой гранаты — 280 г. Вместимость ко­робки — 29 выстрелов. Вес гранатомета без стан­ка — 18 кг, а вес станка — 12 кг. Гранатомет снабжен оптическим прицелом. Прицельная даль­ность стрельбы — 1700 м.

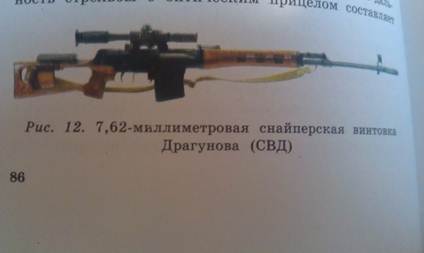

7.62-миллиметровая снайперская винтовка Драгунова (СВД) (рис. 12) наиболее эффективна при ведении огня до 800 м. Огонь ведется одиноч­ными выстрелами, при этом боевая скорострельность винтовки достигает 30 выстр./мин. Прицельная даль­ность стрельбы с оптическим прицелом составляет

1300 м, а с открытым прицелом — 1200 м. Даль­ность убойного действия пули достигает 1350 м. Вес винтовки без штыка-ножа, с оптическим прицелом и неснаряженным магазином — 4,3 кг.

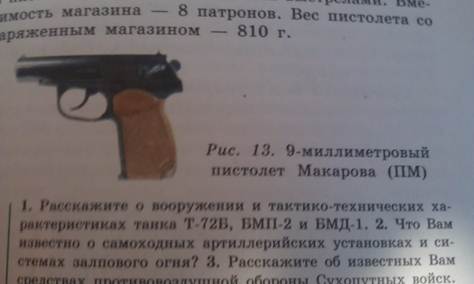

9-миллиметровый пистолет Макарова (ПМ) (рис. 13) является личным оружием нападения и защиты и предназначен для поражения противни­ка на коротких расстояниях. Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами. Вме­стимость магазина — 8 патронов. Вес пистолета со снаряженным магазином — 810 г.

ТЕМА №7 Вооружение и военная техника ВВС и войск ПВО

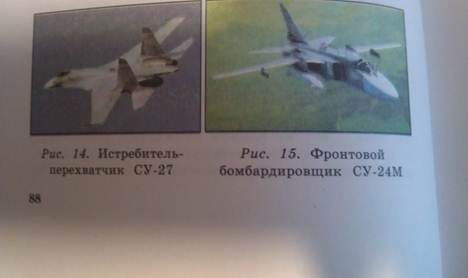

Самолеты и вертолеты. Истребитель-перехват­чик СУ-27 (рис. 14) — исключительно маневрен­ная многоцелевая машина. Нашлемная система по­зволяет выполнять целеуказания устройствам захва­та в головках самонаведения ракет. Целеуказание осуществляется поворотом головы летчика в сторо­ну цели. Система единой индикации обеспечивает отображение необходимой прицельной и пилотажно­навигационной информации на лобовом стекле. Вооружение самолета составляют автоматическая ско­рострельная 30-миллиметровая пушка и управляе­мые ракеты класса “воздух—воздух”. Практический потолок составляет 20 ООО м, максимальная ско­рость — 2500 км/ч, а максимальная дальность по­лета — 3200 км.

Высокая тяговооруженность истребителя-пере­хватчика МиГ-29 гарантирует ему непревзойден­ную вертикальную маневренность. Самолет может набирать высоту почти вертикально. Он имеет мощ­ное вооружение (встроенная пушка, управляемые ракеты класса “воздух—воздух”) и оснащен комп­лексной прицельной системой, в которую входит радар, квантовая оптико-локационная станция и на- шлемный визир.

Фронтовой бомбардировщик СУ-24М (рис. 15) способен прицельно поражать наземные и надвод­ные объекты в сложных метеоусловиях, днем и но­чью на больших и малых высотах, при ручном и автоматическом управлении самолетом. Бомбарди­ровщик на сверхзвуковых скоростях достигает практического потолка 11 500 м, радиус его дей­ствия с боевой нагрузкой в 3000 кг и с одним подвесным топливным баком составляет 600 км. Самолет оборудован системой дозаправки в возду­хе. На вооружении СУ-24М имеются шестиствольная 23-миллиметровая пушка и подвешенные управляе­мые ракеты класса “воздух—воздух” для самообороны.

Бомбардировщик на наружной подвеске мо­жет нести различные управляемые ракеты класса “воздух—поверхность”, а также свободнопадающие бомбы калибра от 100 до 1500 кг, блоки неуправ­ляемых ракет, контейнеры малогабаритных грузов, подвесные установки с шестиствольными пушками. Максимальная боевая нагрузка составляет 7500 кг.

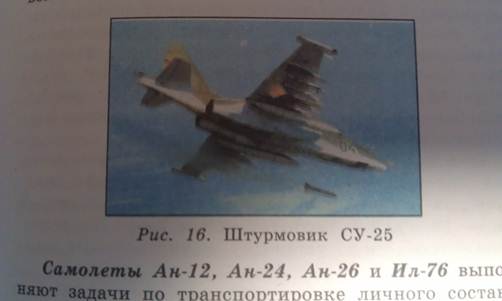

Штурмовик СУ-25 (рис. 16) предназначен для непосредственной поддержки Сухопутных войск. Машина обладает высокими маневренными и ско­ростными характеристиками, располагает мощным вооружением. Летчик находится в цельносварной конструкции из титановой брони. Вооружение са­молета СУ-25 — двуствольная 30-миллиметровая пушечная установка, ракеты класса “воздух—воз­дух” и “воздух—поверхность”. Штурмовик мо­жет применять также авиационные бомбы калибра 100—500 кг, разовые бомбовые кассеты и контей­неры малогабаритных грузов. Масса общей бомбо­вой нагрузки составляет 4000 кг.

Самолеты Ан-12, Ан-24, Ан-26 и Ил-76 выпол­няют задачи по транспортировке личного состава, боевой техники, вооружения и других грузов в ин­тересах войск.

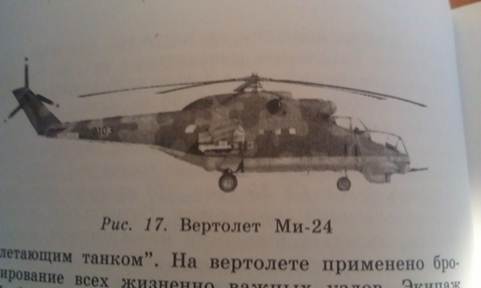

Вертолет Ми-24 (рис. 17) — винтокрылая бо­евая машина пехоты, вертолет огневой поддержки, истребитель танков. На Западе Ми-24 окрестили

“летающим танком”. На вертолете применено б ниронииш* всех жизненно важных узлов. Экип Ми-24 составляют 3 человека (летчик, летчик-оц ритор, борттехник), а десант может быть до Еось

ми челонек н полной экипировке. Максимальная скорость вертолета — 335 км/ч, максимальная вы

сота прямолинейного полета достигает 4500 м. Во оружеиие может быть в нескольких вариантах в зависимости от модификации вертолета. 12,7-миллиметровая пулеметная установка может быть од­ноствольной или же четырехствольной (вращающи­еся стволы). Вертолет вооружен двуствольной 30-миллиметровой или 23-миллиметровой пушкой. На вертолете могут быть размещены ПТУР, неуп­равляемые ракеты, гранатометы (АГ-17А), бомбы, контейнеры с минами. Максимальная взлетная мас­са составляет 11 500 кг.

Транспортно-боевой вертолет Ми-8 перемещает­ся с максимальной скоростью 250 км/ч при дина­мическом потолке 4500 м. Максимальный взлетный вес — 12 000 кг. Вертолет может иметь на воору­жении пулеметную установку, неуправляемые раке­ты или бомбы.

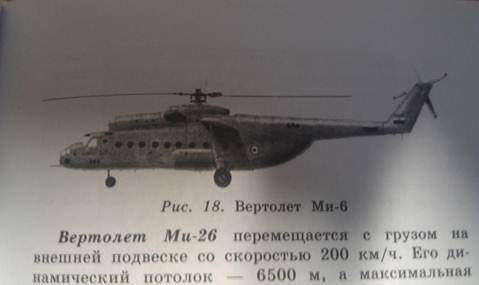

Вертолет Ми-6 (рис. 18) может перевозить до 90 пассажиров либо 41 больного на носилках с дву­мя сопровождающими. Скорость полета — 260 км/ч, потолок — 4500 м. Максимальная взлетная нагруз­ка 44 000 кг. Вертолет вооружен 12,7-миллиметро­вым пулеметом.

Вертолет Ми-26 перемещается с грузом на внешней подвеске со скоростью 200 км/ч. Его динамический потолок — 6500 м, а максимальная взлетная нагрузка - 56 000 кг. Максимальная полезная нагрузка 20 000 кг.
