Рычажные выключатели

В рычажных выключателях переключение контактов осуществляется воздействием

упора механизма 1 на рычаг выключателя 2 (рис. 9.30).

Рис. 9.30. Принципиальная схема рычажного выключателя:

1 – упор механизма; 2 – рычаг выключателя

В исходном состоянии выключателя его контакты замкнуты.

При подходе рабочего органа механизма к крайнему положению упор 1 механизма

надавливает на Г-образный рычаг выключателя 2. Последний, сжимая пружину, повора-

чивается в направлении против часовой стрелки, в результате чего контакты выключателя размыкаются.

На судах рычажные конечные выключатели применяют в электроприводе механиз-

ма изменения вылета стрелы грузовых кранов. Внешний вид такого выключателя изобра-

жен на рис. 9.31.

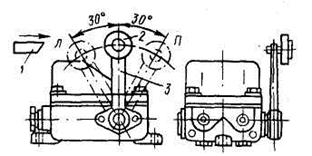

Рис. 9.31. Рычажный конечный выключатель: 1 – упор механизма; 2 – ролик; 3 – рычаг

Контактный валик внутри выключателя связан с рычагом 3, на конце которого нахо

дится ролик 2. При набегании на ролик 2 упора механизма 1, рычаг 3 поворачивается на

30º, вследствие чего один контакт выключателя размыкается, а другой – замыкается.

При отводе упора назад возвратная пружина устанавливает рычаг в вертикальное положение.
