Основные сведения

Контакторы

Коммутация (от лат. сommutatio - перемена) – переключение электрических цепей

Контактором называется электромагнитный аппарат дистанционного действия,

предназначенный для частых переключений силовых электрических цепей.

Контакторы предназначены для выполнения следующих основных операций по управлению судовыми электроприводами:

1. пуск и остановка;

2. изменение скорости;

3. изменение направления вращения (реверс);

4. электрическое торможение двигателей.

На судах контакторы работают в тяжелых условиях: при повышенной вибрации,

сотрясениях, ударах и наклонах, высокой влажности и колебаниях температуры.

Поэтому к конструкции контакторов предъявляются повышенные требования: про-

стота устройства, износоустойчивость, влаго- и нагревостойкость, брызго- и водозащи-

щенность, способность устойчиво работать при кренах и дифферентах.

Контакторы классифицируются по таким основным признакам:

1. по роду тока – на контакторы постоянного, переменного и постоянно-перемен-

ного тока;

2. по числу полюсов (контактов) – одно-, двух- и трехполюсные;

3. по положению главных контактов – с замыкающими, размыкающими и теми и

другими одновременно;

4. по номинальному току главных контактов (в зависимости от типа и величины

контактора) и др.

К основным системам контакторов относятся:

1. главных контактов;

2. вспомогательных контактов;

3. электромагнитная;

4. дугогасительная.

Рассмотрим эти системы подробней.

Рассмотрим устройство и принцип действия контактора, изображенного в упрощен

ном виде (рис. 9.35).

Система главных контактов состоит из двух главных контактов - неподвижного 1 и подвижного 2.

Система вспомогательных контактов включает в себя подвижный контакт 4 и не-

подвижные контакты 10-11 и 12-13.

В электромагнитную систему входят сердечник 6 с катушкой 7 и якорь 5.

Дугогасительная система, для упрощения объяснения, на рис. 9.35 не показана, но

ее устройство и принцип действия объясняются ниже.

В исходном положении (рис. 9.35, а) катушка 7 обесточена, отключающая пружи

на 9 притягивает нижнюю часть якоря к изоляционной плите 14.

Главные контакты 1 и 2 разомкнуты, а контактная пружина 3 сжата между верхней частью якоря и контактом 2 с небольшим усилием.

Подвижный контакт 4 замыкает вспомогательные контакты 10 и 11, два других та-

ких контакта 12 и 13 разомкнуты.

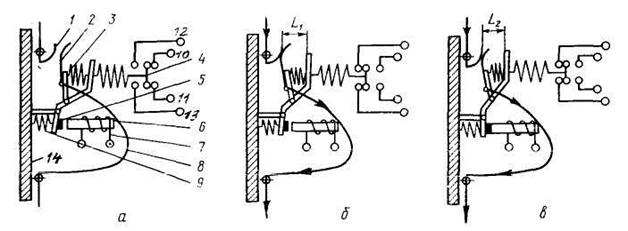

Рис.9.35. Электромагнитный контактор: 1 – неподвижный контакт; 2 – подвижный контакт; 3 - контактная пружина; 4 – подвижный вспомогательный контакт;

5 – поворотный якорь; 6 – сердечник электромагнита; 7 – катушка электромагнита; 8 – гибкая перемычка; 9 – отключающая пружина; 10-11, 12-13 - неподвижные контакты; 14 – изоляционная плита (основание)

Если на катушку 7 подать напряжение, катушка создаст в сердечнике 6 магнитный поток. В результате якорь 5 притянется к сердечнику (рис. 9.35, б, в). При этом подвиж-

ный контакт 2 замкнется с неподвижным контактом 1, контакты 10-11 разомкнутся, а 12-13 замкнутся.

На рис 9.35, б показано промежуточное положение якоря, при котором между

нижней частью якоря и сердечником сохраняется воздушный зазор. В этом положении от-

ключающая пружина 9 растянута не полностью, а контактная пружина 3 сжата не полно-

стью, и поэтому сила давления контакта 2 на контакт 1 невелика.

На рис. 9.35, в показано конечное положение якоря, при котором нижняя часть якоря плотно прижата к сердечнику (нет воздушного зазора), а контактная пружина 3 заставляет подвижный контакт 2 плотно прижаться к неподвижному 1.

При снятии питания с катушки 7 магнитный поток в сердечнике исчезнет и якорь 5 под действием отключающей пружины 9 и собственного веса отпадет от сердечника. При

этом главные контакты 1 и 2 разомкнутся, а вспомогательные переключатся: контакты 10-11 замкнутся, а 12-13 разомкнутся (рис. 9.35, а).

Основное назначение контактной пружины 3 состоит в том, чтобы обеспечить не-

обходимое по условиям эксплуатации нажатие подвижного контакта 2 на неподвижный 1. Кроме того, она выступает как амортизатор, смягчая удар подвижного контакта по непод-

вижному при включении контактора.

Степень сжатия регулировочной пружины можно изменять при помощи регулиро-

вочной гайки (на рис. 9.35 не показана).

В рассмотренном контакторе применена магнитная система с поворотным якорем

(более подробно – ниже). Осью, на которой поворачивается якорь, здесь служит грань призмы.
